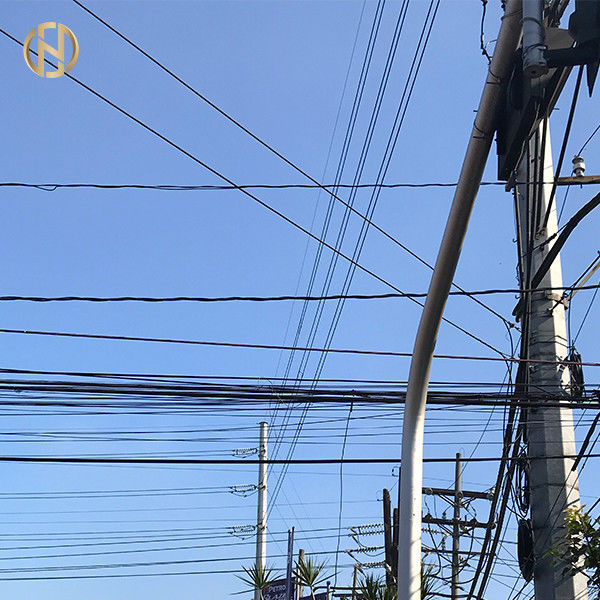

33KV 11M 강철 전신주 990daN 고전압 전신주

33KV 11M 강철 전신주 990daN HV 전선 전신주 공익 파워 폴대

1.0 범위

이러한 생산은 설계, 공학, 제조를 커버합니다, 철주의 급송, 교차하는 암 어셈블리, 남자 세트, 위험 플레이트, 33kV 단일 폴 라인을 위한 어싱 세트 GI 스파이크, 중단과 3개 단계에 사용을 위한 AAC 관리인에게 어울린 텐션 피팅, 50 Hz 전에 제조사의 작업에 시험을 받는 조립이 굳게 33kV 가공 선로망을 어스시켰습니다.

• 디자인과 기술은 서비스 수명 전체에 걸쳐 만족할 성능을 보증하기 위해 최고 공학 실습에 따라 있을 것입니다.
• 어떠한 자재와 장비는 특히 이 상술에 명시되지 않지만 장비의 만족스러운 작동을 위해 필요한 특히 배제되지 않는다면 포함되기 위해 생각될 것이고, 어떠한 추가 비용 없이 공급될 것입니다. 동일한 평가를 가지고 있는 성분은 교환할 수 있습니다. 입찰자는 제조의 작업에 이용 가능한 시험 시설물을 공급하여야 합니다.

2.0 표준

기타 등등이 언급되는 것으로 (날짜까지 수정되는 것으로서) 적절한 ＩＥＣ 규격과 다른 어떤 동등물 뉴트랠리 받아들일 수 있는 국제 표준에 따를 철주, 교차하는 암 어셈블리, 교차하는 지지대 조립과 세트를 어스시키는 남극 가드 암, 남자 세트는 이러한 장비의 제조에서 사용된 물질과 과정에 적용할 수 있습니다 :

표준에 차이가 있을 때마다 가장 엄격한 기준은 적용될 것입니다.

3.0 재료, 구조 상세도와 제작

• 모든 장비 중 제조에서 사용된 자재는 새롭고 최상품과 수업이 가장 지정된 조건 하에 성능에 적합합니다.
• 다양한 장비의 제조를 위해 사용된 철강은 관련 국제 표준에서 행해지는 것으로 놓인 재료 지급에 관하여 일반 요구사항에 따라 있을 것입니다.
• 자료는 ISO 13520:2015에 따라 분석했거나 다른 관련 국제 표준이 각각 0.060% 이상의 유황과 인을 함유한 콘탠츠를 보여주지 않을 것입니다.
• 장비는 잘 마무리된, 청소이고 해로운 표면 흠로 부터 벗어날 것입니다. 강관 끝은 막대기를 씁니다, 각도 섹션 기타 등등이 케케묵게 자를 것이고, 곧습니다.
• 볼트, 핵심과 팩 세탁기와 남자 와이어 가닥 & 완목 보호선은 ISO 1461:2009(en) 또는 다른 관련 국제 표준에 따라서 직류 전기로 자극된 고온 침지일 것입니다. 아연의 품질은 가장 적게 ISO 752:2004에 명시된 아연 98 등급에 있을 것입니다. 아연 피막은 점착성있고 매끄럽고 합리적으로 밝고 연속적이고 그와 같은 단점과 흐름, 재와 불순물, 포함, 조각과 흑점, 여드름, 땅딸막하고 굼뜸과 실행로 부터 벗어날 것입니다.
• 철주는 일반적으로 ASTM A123에 따라서 아연 피막의 최소 125 마이크론 두께와 아연 피막의 최소 125 마이크론 두께와 강철 베이스 플레이트로 직류 전기로 자극되고 관련 국제 표준에 따라서 시험된 고온 침지일 것입니다..
• 기사는 1분 시간의 최소 4 하락에 견딜 것입니다. 아연 코팅의 균일성은 ASTM A123에서 처방되는 것으로서 황산동 시험에 의해 결정될 것입니다.
• 중단과 텐션 피팅은 알루미늄 합금으로 만들어질 것이고 모든 기본이 ISO 10684:2004(en) XIII 일부 또는 다른 관련 국제 표준에 따라서 85 마이크론의 아연 피막의 최소 두께와 고온 침지 아연도강으로 만들어질 것입니다.

4.0 다양한 장비를 위한 특별한 기술적 요구

4.1 철주

구매자는 그것의 재량권에 디자인을 공급할 수 있고 제작을 위해 필요한 막대기의 하나 이상의 종류와 공급에 의해 또는 선택적으로 막대기의 실험의 제조 데이터가 입찰자에게 막대기의 그리고 그런 경우에 최적 설계가 고용주에 의해 조회와 검토에 '엑셀 형식'에 상세한 설계 계산을 제출한다는 것을 잘 되어가도록 요청할 수 있습니다.

막대기의 디자인은 해결될 것이고, ASCE 설명서 72 / SEI - 48- 05 또는 다른 관련 국제 표준에 따라서 오히려 체크했습니다. 막대기는 사전에 구멍을 뚫고 극 상단 캡과 밑창판과 공급된 완료일 것입니다.

4.1.1 특별한 구조상 요구조건

4.1.1.1 막대기는 최악의 동시 짐 싣기의 가능한 조합에 견디도록 설계될 것입니다의

• 남극과 최대 관리인 긴장에 절연체, 풍력에 풍압 경간, 풍력에 해당한 관리인들에 풍력들로 구성되는 측면 부하.
• 적용 가능한 곳이 어디든지 체류의 반응으로 인해 남극 자체 중량, 무게의 관리인들, 절연체, 크로스-암, 추가 장비, 가설공과 압축력으로 구성되는 연직 하중.

4.1.1.2 HV (33 kV), HV를 위한 철주 / 섞인 LV는 다음의 종류와 적용을 위해 해결될 것입니다 :

• 하청이 각각 위에서 말한 것을 위해 막대기을 그린 상세 설계 & 그림을 제출할 것이라고 고객의 승인을 위한 33kV 송전선이 말했고 차원 & 구성을 보여주는 샘플 그림이 에워싸입니다.
• 막대기는 이 상술에 수록된 설계 파라메터에 따라서 차원의 길이와 극 상단 적재 요구를 충족시킬 것입니다. 모든 막대기 동안 상단과 바닥을 위한 플랫을 가로지르는 차원은 설계 & 사용 하중 기준이 충족되는 한 폴 길이의 각각 유형을 위해 일차원을 이용하기 위해 발탁된 설계로서 그림을 이 상술 /에 수록됩니다.

4.1.1.5 사용 하중

여기에 상세화되고 로드로 규정된 막대기의 사용 하준 250 밀리미터에 적용될 때 아래 상부가 막대기에서 최대 허용 응력을 유발할 것이고 각각 막대기에 표시될 것입니다.

• 표준극은 표 2, 3과 4에서 주어진 설계 파라메터를 기반으로 특정한 응용에 적합합니다.
• 14 밀리미터 지름의 관통 홀은 어싱을 위해 식부 깊이 위에 300 밀리미터의 높이에 각각 막대기에 제공될 것입니다. 300 밀리미터의 높이에 있는 홀의 위치는 막대기의 제작 전에 고용주로부터 승인받게 할 것입니다.

4.1.1.8 밑창판

모든 막대기는 막대기의 외측 하부 차원 보다 더 150 밀리미터에 관한 최소 두께 75 밀리미터와 윤곽치수의 PCC 패드인 M-20에 설립 동안 위치될 것입니다.

선택적으로 ; 막대기는 관련 규격에 따라서 강관으로부터 제조된 분리된 각 강 밑창판으로 공급될 것입니다. 민. 밑창판의 두께는 6 밀리미터 이하이지 않을 것입니다. 강철 베이스 플레이트의 두께의 설계 계산은 고용주에 의해 조회와 검토를 위해 제출될 것입니다.

4.1.1.9 가이링

소각 위치 (0 - 30')를 위한 막대기는 자활합니다. 그러나 ; 더 큰 사람이 살지 않는 지역의 위치가 앵커 남자들을 제공할 수 있는 각과 터미널을 위한 막대기는 각 위치에서 디 앵글 또는 단말기 위치에서 길이 방법의 바이 섹터의 방향을 위치시켰습니다. 주거 지역에서 남자들은 허락되지 않습니다 ; 그러나 기계적으로 함께 확보된 지주 또는 이단자는 배치될 수 있습니다.

4.1.1.10 제작과 마무리

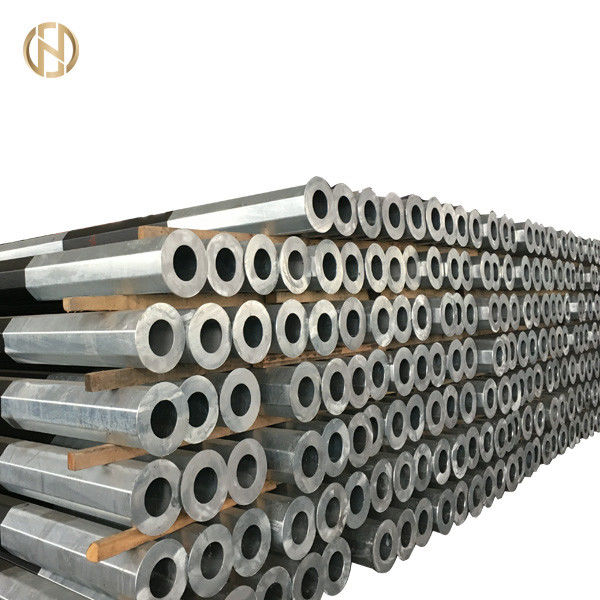

• 북극은 8각형 형상 안으로 적절한 크기와 키의 강철 시트의 냉간 굽힘에 의해 제조될 것이고 단일이 끊임없이 공동이어서 용접되었습니다. 용접은 질소 재킷 하에 오히려 비활성 대기에서 행해질 것입니다.

ii. 모두 용접, 절단, 기계가공과 제작은 아연 도금 전에 행해질 것입니다.

• 막대기는 곧고, 매끄럽고, 8각형이고 원추형이고, 잘 끝나고, 세척되고, 가시, 오목과 다른 표면 흠로 부터 벗어날 것입니다.
• 홀과 어스 배열은 구조 드로잉에 따라서 제공될 것입니다. 모든 구멍과 극 상단은 남극의 공동으로의 물의 엔트리를 피하기 위한 플라스틱 플러그 / 팽팽하게 적당한 플라스틱 캡에 의해서 차단될 것입니다.
• 두 M-12 어싱 스터드는 정반대이고 같은 높이인 채 막대기의 내면으로 용접되어서 개최되었습니다 ; M-12 GI 핵심, 볼트, 평지와 용수철 좌금 세트와 완료가 HV 라인 막대기에 그리고 400 밀리미터 이하 극 상단에 1 층과 LV 라인 막대기 동안 1 층 아래에 있는 500 밀리미터 아래에 2700 밀리미터 이하 극 상단과 500 밀리미터에 각각 마련될 것입니다.

vi. 1 층은 흑색 컬러에서 도처에 12 밀리미터 넓은 페인트 스트립과 함께 표시될 것입니다.

• 승인된 디자인에 따라서 프로토타입 북극은 IEC에 따라서 승인을 받은 승인된 테스트 베드에 제조되고 시험될 것입니다 : 60652 또는 막대기의 질량 제조를 계속하기 전에 서로 고객의 검사자들의 면전에서 부하 정지까지 동의할 수 있습니다.

4.1.1.11 설계 파라메터와 안전율

허용한도

i. 길이

길이 위의 허용한도는 다음과 같을 것입니다 :

끝난 막대기는 그것의 길이 중 1/600이상 곧음의 밖에 있지 않을 것입니다.

굴리기와 인기있는 압연에 대한 절단 공차는 관련 국제 표준에 따라 있을 것입니다.
