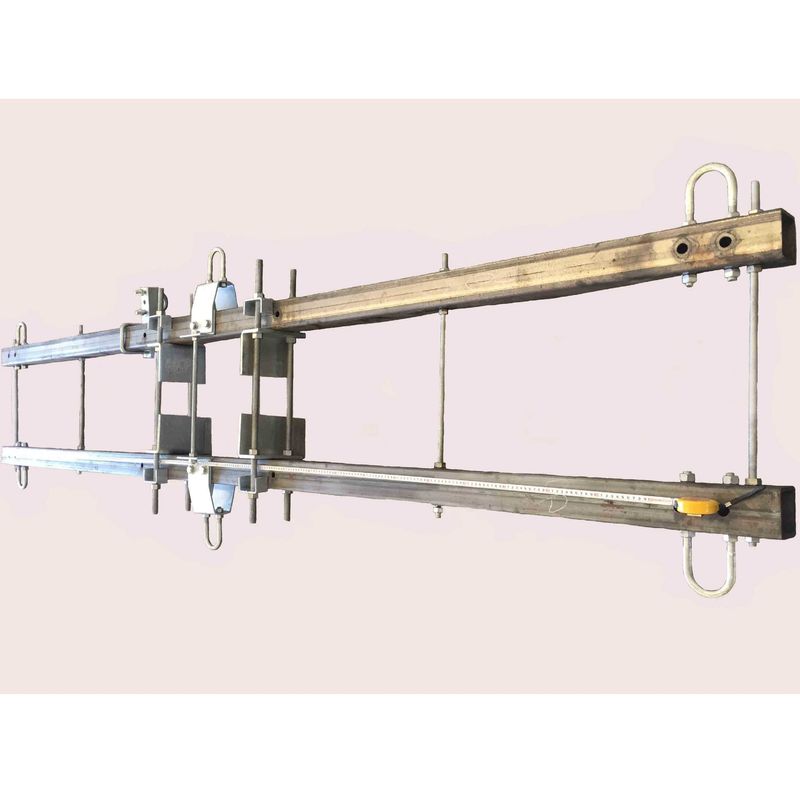

전력 사업을 위한 강철 8000D 십자가 팔이 12KV 35KV 폴란드 부속품에 의하여 직류 전기를 통했습니다

전력 사업을 위한 강철 8000D 십자가 팔이 12KV 35KV 폴란드 부속품에 의하여 직류 전기를 통했습니다

  • 강조하다

    전력 이음쇠

    ,

    전송선 기계설비

  • 표면 처리
    직류 전기로 자극된 고온 침지
  • 두께
    2.5mm~20mm
  • 금속 시트 타입
    열연강판(Q235, Q345, A36, GR50), 스테인리스강
  • 아연 도금 두께
    85μm-100μm
  • 패키징 재료
    연질 재료
  • 혈통의 장소
    치안스
  • 증명서
    ISO 9001
  • 주문 제작됩니다
  • 디자인 바람
    160KM/H 또는 클라이언트 요청에 의존하는 것
  • 모델
    ND3Y-8000D
  • 원래 장소
    장쑤 성 중국
  • 브랜드 이름
    Futao
  • 인증
    ISO 9001
  • 모델 번호
    FT-CA012
  • 최소 주문 수량
    1개 조각
  • 가격
    $140-$180
  • 포장 세부 사항
    매트에 의하여 40HC 또는 OT, 포장 또는 밀짚 매트
  • 배달 시간
    30 - 60 평일
  • 지불 조건
    L/C, T/T
  • 공급 능력
    3000 조각 매달

전력 사업을 위한 강철 8000D 십자가 팔이 12KV 35KV 폴란드 부속품에 의하여 직류 전기를 통했습니다

전력 프로젝트를 위한 12 킬로볼트 35 킬로볼트 아연도강 전신주 부속물 8000D 완목

제품 설명


이것이 액세서리인 L는 라인 전송 프로젝트를 위한 완목으로 사용했습니다

L 제품 모델번호는 FT-CA010입니다

L 산출물은 AASHTO (미국 주 고속도로 협회 교통 관계자들) 기준에 아코딩 설계했습니다

L 막대기는 높이 8 내지 16 미터일 것입니다

L 산출물 표면은 직류 전기로 자극된 고온 침지와 필요할 경우에 코팅된 파우더일 것입니다



L Q235, 355, A36, GR50,GR65 윌은 강판 소재로서 사용됩니다

L +/-1% 치수 허용치는 기대됩니다



L 막대기 윌은 형태에 원추형이고 다각형입니다 (6 각형이고 8각형이, 12 각형)



ISO9001으로 증명된 L 마우프액튜링 포세스 :2000

160 킬로미터 / H의 통풍 저항으로 설계되거나 클라이언트 요청에 의존하는 L.

L 지불 기간은 TT / LC에 명시될 것입니다

  • 용법 : 와이어를 깨지 못하는 정상 상태 하에 관리인의 수직이고 수평 하중을 지니세요 ; 완목이 익숙한 긴장은 관리인의 수직이고 수평 하중을 지니 그러나 또한, 관리인의 장력 차이를 지닙니다 ; 완목이 익숙한 디 앵글은 관리인의 수직이고 수평 하중을 지니고, 또한 큰 일방적 관리인 긴장을 지닙니다.

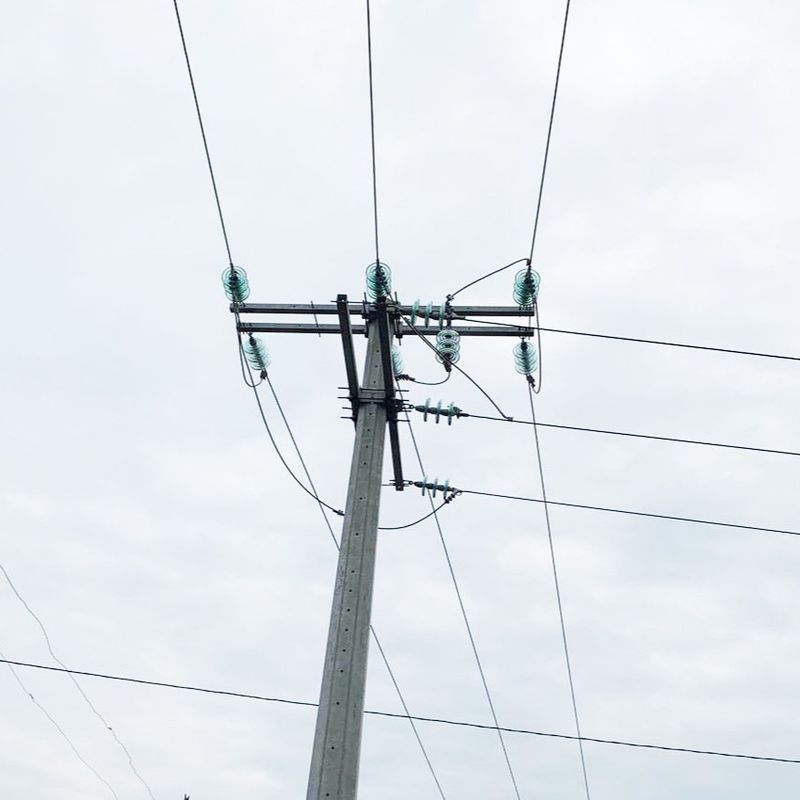

  • (약간의 분야에서 막대기가 배반 팔입니다) 완목은 일반적으로 막대기의 상부로부터 200 밀리미터를 설치하고, 곧은 완목이 수신측에 설치될 것이고, 코너 막대기, 터미널 폴과 지점 막대기의 완목이 당김 선 쪽에 설치될 것입니다.
  • 완목의 응력 조건에 따르면, 배반 팔이 15-45 도의 각도로 각도주, 텐션 폴, 터미널 폴과 가지 막대기 동안 사용되는 반면에, 단교배 팔이 15 도 이하 직선주 또는 각도주를 위해 사용되고 교차하는 완목이 45 도 이상의 각도로 각도주, 텐션 폴, 터미널 폴과 가지 막대기 동안 사용됩니다.

명세서 상세


상품 이름 전력 프로젝트를 위한 12 킬로볼트 35 킬로볼트 아연도강 전신주 부속물 8000D 완목
재료 ASTM A572 S355,Q345
디자인 바람 30M/S 또는 고객들의 요구에 의존하는 것
표면 처리 고온 침지 아연 도금
아연 도금 두께 평균적으로 BS EN ISO1461 기준에 따른 80-100 마이크론
최소 산출 강도 355 Mpa
최소 최대인장강도 490 Mpa
맥스 최대인장강도 620 Mpa



제조 과정


물질 → 절단 → 주조에 대한 검증 또는 차원 → 플랜지 용접 → 홀 천공 → 보정 → 디버링 작업 과정 → 아연도금, 분말 코팅 또는 그림 → 재보정 → 스레딩 → 패키징에 대한 굽힘 → 수직 용접 → 검증


제품 상세정보



팔짱을 끼세요

- 센터에 수직 방향과 각도 방향을 고려한 부록의 위치와 손잡이 위의 연결 디바이스는 정확한 채로 유지할 것입니다. 수직 방향을 따라 용인된 허용한도는 ±10 밀리미터입니다.

- 교차하는 암부의 지름은 설계값 이하이지 않을 것입니다, 플러스 공차가 +3 밀리미터를 초과하지 않을 것입니다.

- 완목의 길이는 -25 밀리미터 & +50 밀리미터 내에 포함될 것입니다.

- 그것의 이론적 주축에 대한 완목 주축 이 상승은 미터마다 ±9 밀리미터를 초과하지 않을 것입니다.

직립 구조

- 활동 이음쇠에서 겹친 길이는 -15 밀리미터 & +50 밀리미터 내에 포함될 것입니다.

- 샤프트의 전체 길이에서 허용한도는 선박 조인트에 축길이 & 겹친 길이에 대한 허용한도의 기능일 것입니다. 어쨋든 축길이의 전체 단축은 샤프트의 0.25 퍼센트를 넘지 않을 것입니다

높이.





판매점 설립

각각의 극 구조는 완전히 어셈블링의 용이성과 지정된 허용오차와 조립된 구조의 순응성을 입증하기 위해 모여진 판매점일 것입니다.

성공적으로 있는 샤프트에서 부분은 접합되는 것으로 미끄러지고 미래 쉬운 현장 조립이 표시된 경기일 것입니다.

관리인들과 점지선의 무게의 완목과 최대 연직 하중을 포함하여 활동 이음쇠에서 특정한 겹친 길이를 이루는데 필요한 힘은 샤프트 조인트의 무게의 상단부 이하이지 않을 것입니다.

광범위한 치료는 테스트 어셈블리 동안, 날조된 자재, 특히 그들의 표면 코팅법에게에 대한 모든 손상을 피하기 위해 발휘될 것입니다.

표면 코팅법
장군 극 구조에서 모든 부분은 ASTM A123 상술에 따라 직류 전기로 자극된 고온 침지일 것입니다. 튜브부, 밑창판, 플랜지 플레이트, 접속 보울트와 적어도 기초 볼트의 노출 길이의 모든 내부의 & 외부 표면들이 고온 침지 아연 도금에 의해 아연 피막을 받을 것입니다.

표면 제조

기재의 표면은 아연 피막을 만족하게 받기 위해, 충분히 깨끗합니다. 표면 제조는 다음과 같은 연속 단계를 포함합니다 :

a) 과잉 오일, 페인트와 그리스를 표면에서 제거하기 위한 산성 용액에서 부식조.

b) 앞단계의 산 잔기를 씻어내기 위해 헹구기.

c) 밀 스케일 & 녹을 제거하기 위해 희석한 염산을 포함하여 베스에 소금물에 절이기.

샷 또는 그릿 블라스팅은 산세에 의해 이동될 수 없는 깊이 뿌리박히 밀 스케일 또는 입자를 제거할 필요가 있을 수 있습니다. 용접 잔여물이 표준 산세액에 화학적으로 활발치 못하기 때문에 모든 웰드들은 손 또는 다른 브레스트법에 의해 청소되어야 합니다. 함침 시간과 양쪽이 기반 금속에서 수소 흡수로 인해 철강 취하를 회피하기 위해 간주될 산세의 온도.

d) 앞단계의 세정에 헹구기.

e) 아연 도금조의 건조한 지역에 들어갈 때 RE 산화에게서 앞단계 내에서 세척된 철을 보호하고 그러므로 아연 도금층이 금속의 표면을 고수하는 것을 가능하게 하는 기반 금속에, 디핑 지역에 존재하는 산화 아연의 접착을 금지하기 위한 또한 염화아연 & 암모늄 클로라이드 해결책의 뜨거운 목욕에서 프리-프루싱.

f) 앞단계로부터 금속에 점착된 물을 제거하고 금속을 가열시키기 위해 또한 마르는 노. 이 단계는 금속이 용융 아연 안으로 빚이 있다면 금속 표면에 아연 계획안과 산화 아연의 형성을 회피하도록 요구됩니다.

g) 아연 피막, 그것이 450 오크에 금속부를 용융 아연 베스에 담금으로써 이루어집니다. 이 절차에서 칠두께는 대한 것입니다





                                              표면의 평방미터 당 600 내지 700 그램.
점검 아연도금 두께, 균일성과 고수의 통제 뿐 아니라 비 파괴적 검사는 웰드들에 끝 균열이 가 아니라 있지 않다는 것을 보증하기 위해 용접물 영역에서 만들어질 것입니다. 이러한 지역은 샤프트를 밑창판 또는 베이스 플랜지 연결에 포함시킵니다.
직류 전기로 자극 표면 위에서 페인트를 칠하기

송전선이 숲 또는 보전 지구를 통과한 것처럼, 고용주의 지시에 의해 계약자는 적당한 녹색 페인트로, 막대기 또는 완전한 막대기의 일부를 그와 같은 지역에 그려야 합니다.

직류 전기로 자극 표면 에 적절한 채색 시스템은 가격 표에서 인용될 업체와 그것의 총액 비용에 의해 제안될 것입니다.

테스트 막대기는 모든 지배하는 설계하중 건을 있슴으로써 시험되어야 합니다. 형식 시험은 철골 이송 폴 구조물의 설계를 위해 ASCE /SEI 48-11에 따라 수행되어야 합니다.




테스트


   전력 사업을 위한 강철 8000D 십자가 팔이 12KV 35KV 폴란드 부속품에 의하여 직류 전기를 통했습니다 0
패키징 & 선적


우리는 피해에서 교통부 동안 발생할지도 모르는 직류 전기로 자극 표면까지 그것을 보호하기 위해 매트 또는 모조 화물로 막대기의 고위와 하단부를 쌉니다.

패키징은 또한 고객들의 요구조건에 따라 행해질 수 있습니다.

우리는 북극을 바다 또는 공기 또는 급행 또는 기차로 수송할 수 있고 정규적 해운업자를 가지고 있습니다.

FAQ



무역 조건 :

1. 가격 용어 : 공장인도조건, FOB, CFR, CIF, FCA 또는 다른 사람.
가격은 극 샤프트, 밑창판, 완목과 앵커 부분을 포함합니다.
2. 지불 : 출하 전에 advance,70%T/T의 30%T/T 또는 보자마자 L/C (신용장). 다른 납부 방법은 협상될 수 있습니다.
3. 패키지 : 플라스틱 포대 또는 오래된 덮개 또는 고객들 요구조건에 따른 것.
4. 배달 시간 : 저장고를 받는 것 뒤에 30-60 평일 이내에.


Q1. 내가 요구된 막대기에 대한 가격을 얻을 수 있습니까?

한 : 1. 높이, 극 샤프트 소재 유형과 두께, 최고이고 하부 직경과 같은 정확한 차원을 제공하세요. 우리는 그리고 나서 당신의 상술을 기반으로 당신에게 정확한 인용을 줄 수 있습니다.
2. 당신은 우리에게 세부 사항과 조립도를 보낼 수 있습니다 ; 우리는 그리고 나서 그림을 기반으로 당신에게 정확한 인용을 제공할 수 있습니다.

Q2. 나는 작은 도매업자입니다 ; 당신은 소량주문을 받아들입니까?
한 : 당신이 작은 도매업자이면 그것은 문제가 되지 않습니다 ; 우리는 다양한 양의 명령을 받아들일 수 있습니다.
Q3. 저는 디자이너로 일합니다. ; 내가 우리가 설계한 샘플을 생산하도록 도우시겠습니까?
한 : 우리의 대표단은 우리의 고객들이 성공적일 수 있도록 도와 주는 것입니다. 우리는 당신이 가지고 있을 수 있는 어떠한 문제도 해결할 수 있도록 도와 주어서 정말로 행복합니다.
Q4 : 우리는 지역의 당신의 요원이기를 원합니다. 어떻게 이것에 신청합니까?
한 : 당신의 제안서와 당신의 업체 정보를 보내세요.우리가 매년의 예상되는 구매 수량을 알 수 있다면 그것은 더 잘 있을 것입니다.
Q5. 당신이 다니는 회사에 대해 주세요?
우리는 2000년 이후로 파워 폴대, 거리 조명용 폴, 통신 전신주와 다른 철강 기반을 둔 제품을 포함하는 모든 종류의 철주의 제조와 수출이었습니다. 자사 제품은 전세계에 많은 영역으로 보내졌습니다.
Q6. 당신은 브랜드 회사를 위한 약간의 특정 보험 계약을 가집니까?
한 : 예, 우리는 자체 브랜드를 가지고 있지만, VIP 고객들 명단에 또한 있는 회사를 위한 약간의 특수한 지지체를 합니다. 우리가 당신의 시장에서 당신의 제품을 위해 당신을 지원함에 있어 최선의 행동을 분석할 수 있도록 우리에게 당신의 판매 데이터의 복사본을 보내세요.
Q7. 당신은 호별 직송 서비스를 제공합니까? 나는 통관을 어떻게 상대하는지 모르기 때문에.
한 : 우리는 당신이 출하 시간과 비용을 줄일 수 있도록 도와 주기 위해 호별 직송 서비스를 제공합니다. 이것은 과거에 많은 출하를 한 것처럼 우리가 운송 회사와 추가 할인을 가지고 있기 때문입니다. 차례로 이것은 당신에게 많은 시간과 돈을 덜어줄 것입니다.


우리의 서비스


1. 우리는 12 업무 시간에 모든 당신의 조회를 응답할 것입니다.
2. 경험이 풍부한 직원들은 유창한 영어로 모든 당신의 질문에 회답할 것입니다.
3. 우리는 경험했고 전문적 디자인이 팀이 됩니다.
 4. 독점적이고 고유한 솔루션은 우리의 잘 훈련된 전문기술자들과 직원에 의해 우리의 고객들에게 제공될 수 있습니다.
5. 특별 할인 또는 코미션과 판매의 보호는 우리의 배포자들에게 제공됩니다.
6. 당신이 경쟁력있는 가격에 믿을 수 있다고 대단히 전문화된 기계류와 기술 수준 공장은 당신에게 품질 좋은 제품을 전하기 위한 20 이상년의 경험과 전문과 철주의 생산하는 다양한 종류에 집중했습니다.
7. 우리는 품질을 제어하기 위해 자신의 검사팀을 가지고 있습니다.
