바닥판과 M48 고정 수나사를 가진 138KV 두 배 회로 동력선 폴란드 30-60 정도

바닥판과 M48 고정 수나사를 가진 138KV 두 배 회로 동력선 폴란드 30-60 정도

  • 강조하다

    전력 포스트

    ,

    전기 선 극

  • 표면 처리
    활성화된 고온 침지
  • 높이
    2m - 50m
  • 두께
    2.5 밀리미터 - 20 밀리미터
  • 재료
    Q235, Q345, Q420, Q460, Gr 50, Gr60, SS400, 기타 등등.
  • 형태
    다각형이거나 원추형입니다
  • 고객들의 필요에 따르면
  • 용접
    AWS D 1.1
  • 원래 장소
    중국
  • 브랜드 이름
    FUTAO
  • 인증
    ISO 9001 : 2008
  • 모델 번호
    FTGG - 0 38 917
  • 최소 주문 수량
    2개 조각
  • 가격
    $100 - $400
  • 포장 세부 사항
    매트에 의하여 40HC 또는 OT, 포장 또는 밀짚 매트
  • 배달 시간
    15 - 30 평일
  • 지불 조건
    L/C, T/T
  • 공급 능력
    1200 조각 매주

바닥판과 M48 고정 수나사를 가진 138KV 두 배 회로 동력선 폴란드 30-60 정도

밑판과 M48 기초 볼트와 138KV 양회선 막대기 30-60degree



제품 설명


132,138, 69 킬로볼트 110KV 가공 송전선을 위해 설계됩니다. 맞춘 차원과 맞춘 막대기는 필요할 경우에 설계될 수 있습니다. 집 엔지니어들에서 르는 여기에서 도움이 될 것입니다. 당신이 가지고 있을 수 있는 어떠한 조회를 위한 고객 서비스에 연락하세요.





구체적이 세부 사항


철주 결합하세요 보증값
차폐형   일직선 종단
pce 24 14 6
제조사   YIXING FUTAO 금속 구조적인 유니트 주식회사 YIXING FUTAO 금속 구조적인 유니트 주식회사 YIXING FUTAO 금속 구조적인 유니트 주식회사
제조 위치   중국, 치안스, YIXING 시 중국, 치안스, YIXING 시 중국, 치안스, YIXING 시
표준 - NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700
강품질   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
열간 아연 도금 표준   ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461
차원네먼트 기계에 의한 des 리그앙
회로의 수   1 1 1 1 1 1
절연체의 타입   중단 중단 앵커 앵커 앵커 앵커
오우 0 0 45 45 90 90
표준 경간 200 200 200 200 200 200
풍압 경간 220 220 220 220 220 220
중량 경간 250 250 250 250 250 250
85' C에 있는 관리인 하락
완목 모양   트라이앵글 트라이앵글 드라파우 드라파우 드라파우 드라파우
가장 낮은 완목의 높이 15.6 15.6 15.6 15.6 15.6 15.6
관리인들과 막대기 사이의 최소 수직 거리 1.1 1.1 2 2 2 2
하이지스트 관리인과 접지 배선 사이의 수직 거리 2.2 2.2 2.2 2.2 2.2 2.2
평균 온도 (25' C)에 있는 풍압 daN/m2 58 58 58 58 58 58
막대기 공기 역학 계수   2.8 2.8 2.8 2.8 2.8 2.8
관리인 공기 역학 계수   1 1 1 1 1 1
안전성 계수   2 2 2 2 2 2
재료   접힌 금속 판 접힌 금속 판 접힌 금속 판 접힌 금속 판 접힌 금속 판 접힌 금속 판
단면   옥토그널입니다 옥토그널입니다 옥토그널입니다 옥토그널입니다 옥토그널입니다 옥토그널입니다
땅으로부터의 높이 20 20 22 22 22 22
최고 외부 직경 밀리미터 240 240 270 270 300 300
최저 외부 직경 밀리미터 510 510 920 920 1200 1200
부분의 수 밀리미터 2 2 3 3 3 3
두께 (top/bottom) 밀리미터 4 / 6 4 / 6 6 / 8 / 10 6 / 8 / 10 6 / 10 / 10 6 / 10 / 10
전체 중량 킬로그램 1150 1268 3300 3560 4670 4980
토대의 깊이 2.6 2.6 2 2 2 2


더 자세한 사항


설계 코드 : 미국 표준 ASCE / SEI 48-11

설계 소프트웨어 : PLS-POLES 소프트웨어

수출 적용 범위 : 아시아-태평양, 본사와 남아메리카, 유럽, 중동, 아프리카

시험을 받는 것 : 부하 거는 시험은 필요할 경우에 장소에 수행될 수 있습니다



생산 과정


물질 → 절단 → 주조에 대한 검증 또는 차원 → 플랜지 용접 → 구멍 Drilling→ 보정 → 디버링 작업 과정 → 아연도금, 분말 코팅 또는 그림 → 재보정 → 스레딩 → 패키징에 대한 굽힘 → 수직 용접 → 검증

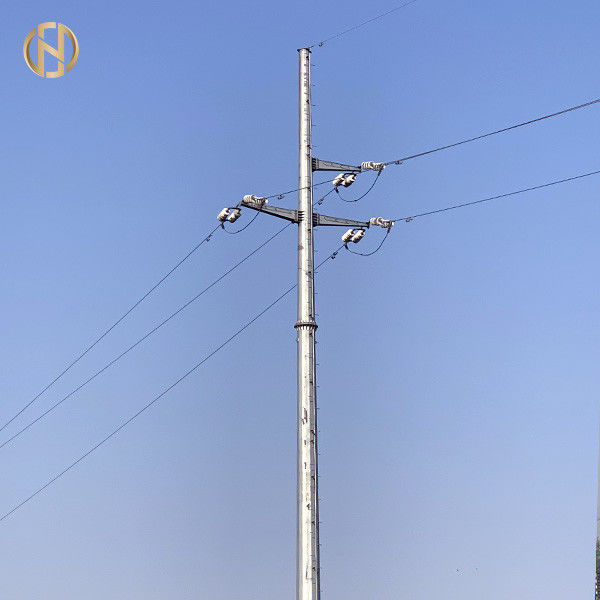

바닥판과 M48 고정 수나사를 가진 138KV 두 배 회로 동력선 폴란드 30-60 정도 0

제품 상세정보

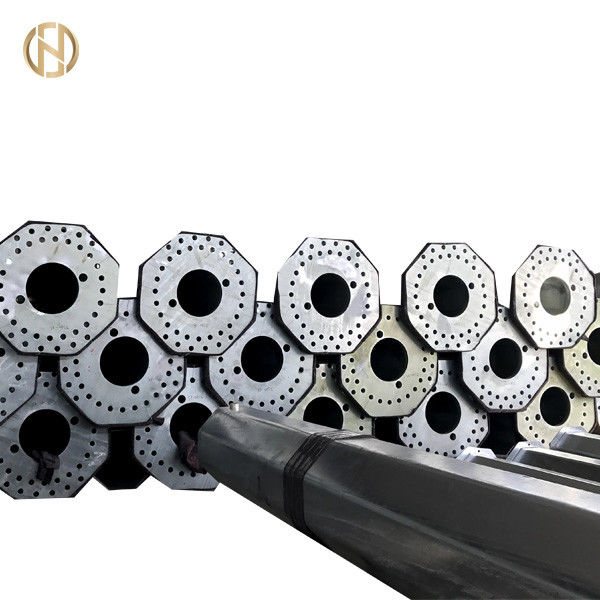

바닥판과 M48 고정 수나사를 가진 138KV 두 배 회로 동력선 폴란드 30-60 정도 1
