| Brand Name: | Futao |
| Model Number: | EP031 |
| MOQ: | 2 조각 |
| 가격: | $300 - $3,999.00/ Piece |
| Delivery Time: | 30-60 평일 |
| Payment Terms: | l/c, t/t |
33KV 11M 강철 전신주 990daN HV 라인 전주 전신주

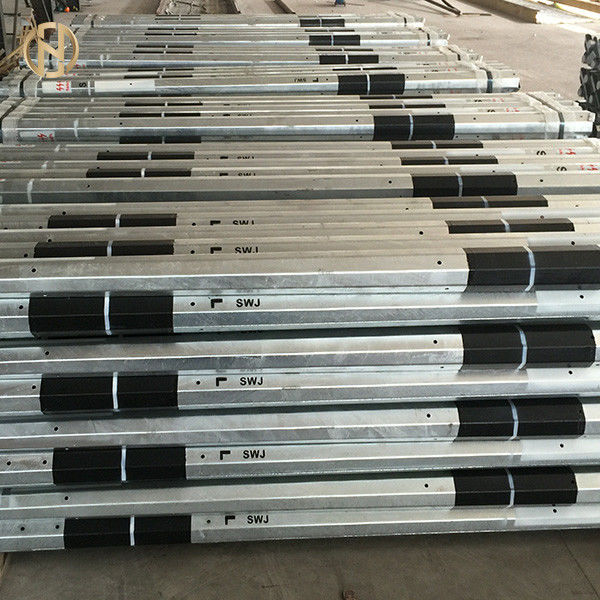

15KV 11M 강철 전신주 1050daN, LV 라인 전주, 강철 전신주
이 사양은 철봉, 크로스 암 어셈블리, 가이 세트, 위험 플레이트, 33kV 단극 라인용 GI 스파이크 접지 세트, AAC 도체에 적합한 서스펜션 및 인장 피팅을 발송하기 전에 제조업체 작업에서 설계, 엔지니어링, 제조, 조립, 테스트를 다룹니다. 3상, 50Hz, 견고하게 접지된 33kV 가공선에 사용.
|
ISO 20805:2005 |
냉간 성형을 위한 두꺼운 두께와 향상된 성형성을 가진 높은 항복 강도의 코일에 열연 강판 |
|
BS 3288 : 파트 1: 2018 |
가공 전력선용 절연체 및 도체 피팅.성능 및 일반 요구 사항 |
|
ISO 10684:2004 |
패스너 - 용융 아연 도금 |
|
ISO 10721 |
강철 구조물 |
|
ISO 752:2004 |
아연 |
|
ASTM E350 - 18 |
화학 분석을 위한 표준 시험 방법 |
|
ISO 657/V 1035/IV |
열연 제품의 압연 및 절삭 공차 사양 |
| ISO 12944-4:2017 | 페인트 및 바니시 |
| ASTM A123 | 철강 제품의 용융 아연 도금 권장 사례 |
| ASTM A123 | 아연 코팅의 균일성을 테스트하는 방법; |
| ISO 1461:2009(ko) | 원형 강선에 용융 아연 도금 코팅 |
| IEC 60335-2-71 | 가금류 인큐베이터 사양 |
| ASTM A90 | 아연 코팅된 철 및 철강 제품에 대한 아연 코팅의 질량 측정 |
| IEC 60120 | 스트링 절연체의 볼 및 소켓 커플링 치수 |
| IEC 60372 |
스트링 절연체의 볼 및 소켓 커플링용 잠금 장치 - 치수 및 테스트 |
| IEC 61109 | 가공선용 절연체 - 공칭 전압이 1000V보다 큰 AC 시스템용 복합 서스펜션 및 인장 절연체- 정의, 테스트 방법 및 허용 기준. |
| NFC 33-040 | 서스펜션 장비 |
| NFC 33-041 | 고정 장치 |
표준에 차이가 있을 때마다 가장 엄격한 기준이 적용됩니다.
3.0 재료, 건설세부 사항 및솜씨
ii.모든 용접, 절단, 기계가공 및 제작은 아연도금 전에 완료되어야 합니다.
vi.지면은 12mm 너비의 페인트 스트립으로 모든 주위에 검은색으로 표시되어야 합니다.
4.1.1.11설계 매개변수 그리고 요인 의 안전
|
기간(중) |
기초적인 | 100 |
| 바람 | 110 | |
| 무게 | 150 | |
| 바람 압력 (N/m2) | 극에 | 1200 |
| 10°C의 도체에서 | 600 | |
|
요인 의안전 |
수직 하중 | 1.18 |
| 횡하중 | 1.8 | |
| 세로 하중 | 1.8 | |
| 극한 하중 | 1.8 | |
| 도체 최소 파괴 강도 | 3.0 | |
| 심기 깊이 (중) | 1.6 | |
| 허용 편향 ~에 폴 맨 위 | 노출 길이의 5% | |
|
머무르다 전선 |
최소 파단 하중 | 101kN |
| 최대긴장 | 최소 90%파괴 하중 | |
| 최소극에 대한 각도 | 37° | |
|
온도 |
최저한의 | 0°C |
| 최고 | +40°C | |
공차
나. 길이
길이에 대한 허용 오차는 다음과 같습니다.
| 나. | - 모든 섹션의 길이 | + 40mm |
|
ii. |
- 폴의 전체 길이 직진도 |
+ 25mm |
완성된 기둥은 길이의 1/600 이상 직선에서 벗어나서는 안 됩니다.
열연 강재 제품의 압연 및 절단 공차는 관련 국제 표준에 따라야 합니다.
