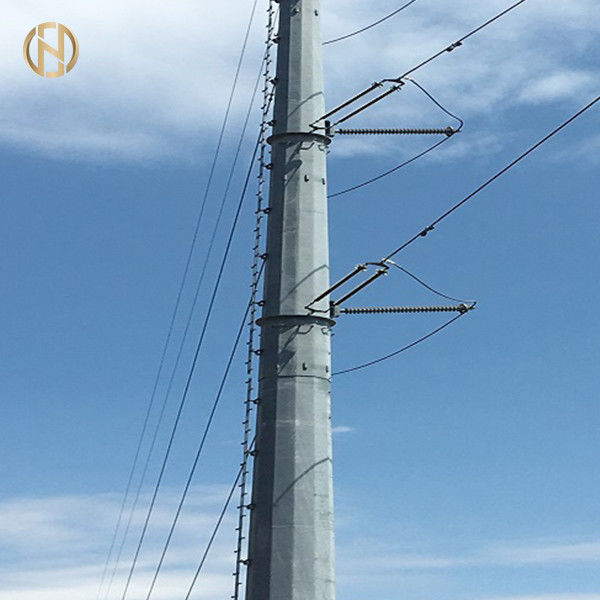

69KV 강철 금속 전화선용 전주 ASTM 높은 내구성을 직류 전기를 통하는 123 뜨거운 복각

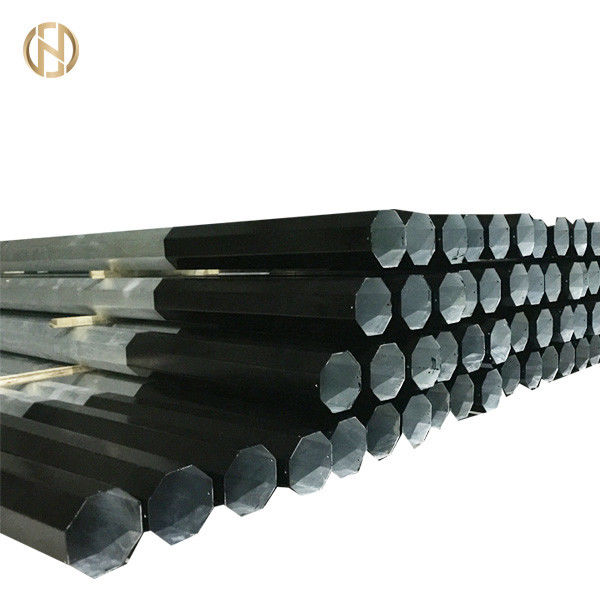

                              69kv 강철 전신주 ASTM A 123 금속 포스트 용융 아연 도금

1.0 범위


이 사양은 철봉, 크로스 암 어셈블리, 가이 세트, 위험 플레이트, 33kV 단극 라인용 GI 스파이크 접지 세트, AAC 도체에 적합한 서스펜션 및 인장 피팅을 발송하기 전에 제조업체 작업에서 설계, 엔지니어링, 제조, 조립, 테스트를 다룹니다. 3상, 50Hz, 견고하게 접지된 33kV 가공선에 사용.

• 설계 및 제작은 서비스 수명 전반에 걸쳐 만족스러운 성능을 보장하기 위해 최고의 엔지니어링 관행에 따라 이루어져야 합니다.
• 이 사양에 구체적으로 명시되지 않았지만 장비의 만족스러운 작동에 필요한 모든 재료 및 장비는 특별히 제외되지 않는 한 포함된 것으로 간주되며 추가 비용 없이 공급됩니다.동일한 등급의 구성 요소는 상호 교환이 가능해야 합니다.입찰자는 제조업체의 작업장에서 사용할 수 있는 테스트 시설을 제공해야 합니다.


표준에 차이가 있을 때마다 가장 엄격한 기준이 적용됩니다.


3.0 기재, 건설 세부 사항 및 솜씨

• 모든 장비의 제조에 사용되는 재료는 지정된 조건에서 성능에 가장 적합한 새로운 최상의 품질과 등급이어야 합니다.
• 각종 장비의 제조에 사용되는 강재는 관련 국제규격에서 정한 재료공급에 관한 일반요구사항에 적합하여야 한다.
• ISO 13520:2015 또는 기타 관련 국제 표준에 따라 분석된 물질은 황 및 인 함량이 각각 0.060%를 초과하지 않아야 합니다.
• 장비는 잘 마무리되고 깨끗하며 유해한 표면 결함이 없어야 합니다.강철 기둥, 앵글 단면 등의 끝은 정사각형으로 절단되어야 하며 직선이어야 합니다.
• 볼트, 너트 및 팩 와셔 및 가이 와이어 스트랜드 및 크로스 암 가드 와이어는 ISO 1461:2009(en) 또는 기타 관련 국제 표준에 따라 용융 아연 도금되어야 합니다.아연의 품질은 ISO 752:2004에 명시된 Zn 98 등급 이상이어야 합니다.아연 코팅은 접착력이 있고 매끄럽고 합리적으로 밝고 연속적이어야 하며 이러한 결함 및 융제, 재 및 찌꺼기, 개재물, 플레이크 및 검은 반점, 여드름, 울퉁불퉁함 및 얼룩이 없어야 합니다.
• 강철 기둥은 일반적으로 ASTM A123에 따라 최소 125미크론 두께의 아연 코팅으로 용융 아연 도금되고 최소 125미크론 두께의 아연 코팅이 된 강철 베이스 플레이트는 관련 국제 표준에 따라 테스트됩니다.
• 물품은 1분 동안 최소 4회의 딥을 견뎌야 합니다.아연 도금 코팅의 균일성은 ASTM A123에 규정된 사전 시험에 의해 결정되어야 합니다.
• 서스펜션 및 인장 피팅은 알루미늄 합금으로 만들고 모든 너트와 볼트는 ISO 10684:2004(en) Part XIII 또는 기타 관련 국제 표준에 따라 아연 코팅의 최소 두께가 85미크론인 용융 아연 도금 강철로 만들어야 합니다.

4.1.1.11 디자인 매개변수 과 인자 의 안전



공차


나는. 길이

길이에 대한 허용 오차는 다음과 같습니다.


완성된 기둥은 길이의 1/600 이상으로 직선에서 벗어나서는 안 됩니다.


열연 강재 제품의 압연 및 절단 공차는 관련 국제 표준에 따라야 합니다.
