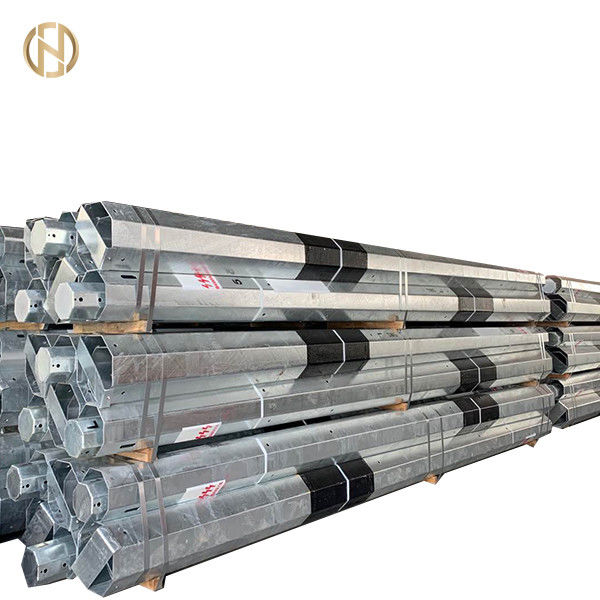

12M는 머리 위 전기 선 11KV 또는 33KV를 위한 폴란드 관 내구재를 형철로 구부렸습니다

                                머리 위 전기선 11KV 또는 33KV를 위한 12M에 의하여 휘어진 관 폴란드 내구재



1. 범위

1.1 이 사양은 관형 강철의 설계, 제조, 테스트 및 공급을 다룹니다.

가공 전선에 일반적으로 사용되는 극.

2. 일반

강철 기둥은 다음에 명시된 대로 여러 길이와 강도로 제작되어야 합니다

여기에 포함된 표 1.

2.1 강철 관형 기둥은 품질 승인을 받은 회사에서 제조해야 합니다.

표준 ISO 9001:2000.ISO 9001 인증 번호,

연락처 주소와 전화 및 팩스로 승인된 승인 기관

수치도 기재한다.입찰자는 ISO 9001 사본을 동봉해야 합니다.

입찰과 함께 인증서.

3. 설명

3.1 강철 기둥은 스웨그 디자인이어야 하며 3개의 분리된

기둥을 제작하기 위해 두 개의 조인트에서 휘어진 길이의 강철 튜브.그러나 거기에

가격과 배송 일정에 언급된 몇 개의 극입니다.

접히는 형태일 것.그러한 접는 기둥의 수량은

계약 시간.

3.2 기둥 제작에 사용되는 강관은 승인된 공정의 강으로 만들어져야 합니다.

최소 인장강도 42kg/sq.mm 및 화학 물질

0.06% 이하의 황과 0.06% 이하의 조성

인의.

3.3 각 길이에 대한 튜빙 직경 및 튜빙 벽 두께는 표 1에 나와 있습니다.

폴은 각 길이의 폴을 제작하는 데 사용되는 최소 크기입니다.그것은

구성 요소 튜브의 적절성을 결정하는 입찰자의 책임

하중을 견딜 수 있도록 표시됩니다.그러나 어떠한 경우에도 튜브 직경 및

모든 구성 요소 튜브의 벽 두께는 표 1에 표시된 값보다 작아야 합니다.

3.4 관형 기둥은 용접된 튜브로 만들어지고 서로 연결되고 스웨이그가 되어야 합니다.그만큼

각 조인트의 상단 가장자리는 약 45도 각도로 모따기되어야 합니다.그만큼

강철 기둥은 직경이 감소하는 세 부분으로 구성되어야 하며,

극의 최소 지름 두께와 길이는 표 1과 같다.

3.5 위의 지지대의 일부를 형성하는 모든 튜브는 단열재로 만들어져야 합니다.

BS 6323 또는 이에 상응하는 이음매 없는 또는 연속 용접된 강철

해당 표준.

제2장 11kv 선로의 기술사양 2-2

GSEEP/W/ICB-03 2073/74-03

3.6 기둥의 전체 섹션은 최소한의 무게 코팅으로 아연 도금되어야 합니다.

460-gm/-sq 이상m 내부 및 외부.

3.7 각 기둥에는 최소 두께 3mm의 강철 상판이 제공되어야 합니다.

섹션의 끝에 용접됩니다.상판은

상단 부분의 둘레.각 극에는 용접 베이스도 제공되어야 합니다.

기둥의 바닥에 용접 된 판.

3.8 폴은 에 정의된 천공 패턴에 따라 천공되어야 합니다.

그림.모든 구멍의 직경은 18mm입니다.단, 제조사는 반드시

기둥을 제조하기 전에 드릴링 패턴 승인.각 극은

그림과 같이 적절한 길이로 표시됩니다.

3.9 폴딩 타입의 폴은 섹션 조각이 다음과 같은 방식으로 제작되어야 합니다.

현장으로 이동하여 현장에 장착할 수 있습니다.상단의 기둥 섹션은

플랜지가 있고 그 아래 섹션은 그림과 같이 25cm 길이로 겹쳐야 합니다.

다이어그램에서.기둥은 맨 위의 섹션이 되도록 드릴로 뚫어야 합니다.

90도에서 5/8" x 7"의 두 개의 볼트로 그 아래 섹션을 단단히 고정할 수 있습니다.

서로.두 개의 이러한 조인트는 그림 3과 같이 세 섹션의 완전한 극을 형성합니다.

2와 3.

3.10 베이스 플레이트의 크기는 해당 표준에 따라야 합니다.

4 공차

4.1 다음 공차가 유지되어야 합니다.

a) 직경 공차: 해당 없음

b) 중량 허용 오차: 해당 없음

c) 두께 공차: 해당 없음

e) 직진성: 완성된 극은 직진성에서 벗어나지 않아야 합니다.

높이의 1/600 이상.

5. 테스트

5.1.제공된 기둥에 대해 다음 테스트를 수행해야 합니다.모든 테스트는

완전히 문서화되고 인증된 테스트 보고서가 NEA에 제공되어야 합니다.

황 및 인의 인장 시험 및 화학 분석

비.편향 시험

씨.영구 세트 테스트

디.낙하 시험

제2장 11kv 선로의 기술사양 2-3

GSEEP/W/ICB-03 2073/74-03

5.2 인장시험 및 화학분석을 위해 선정된 극의 수

황과 인은 다음과 같다.

로트 크기 극 수

최대 500 1

501 ~ 1000 2

1001 ~ 2000 3

2001년 ~ 3000년 4

3001 이상 5

5.3 선택된 극 수 또는 처짐 시험, 영구 고정 시험 및 낙하 수행

시험은 다음과 같다.

로트 크기 극 수

최대 500 5

501 ~ 1000 8

1001 ~ 2000 13

2001년 ~ 3000년 18

3001 이상 20

처짐 시험, 영구 변형 시험 및 낙하 시험은

선택된 각 극에 대한 연속.



IS 지정 전체 길이	410SP-52 11m				410 SP-43 10m		410 SP-31 9m		410 SP-13 8m
심기 깊이.미디엄	1.8				1.8		1.5		1.5
섹션:
길이, m 상단(h1)	2.7				2.4		2		1.75
중간(h2)	2.7				2.4		2		1.75
바닥(h3)	5.6				5.2		5		4.50
외경, mm 상단(h1)	114.3				114.3		114.3		88.9
중간(h2)	139.7				139.7		139.7		114.3
바닥(h3)	165.1				165.1		165.1		139.7
두께, mm
상단(h1) 3.65 3.65
						3.65			3.25
중간(h2)		4.5		4.5		4.5			3.65
바닥(h3)		4.5		4.5		4.5			4.5
대략적인 무게, kg		175		160		147			101
심각한 하중, kgf		307		348		367			301
하중 적용 극 상단, m		0.6		0.6		0.3			0.3
