저전압 관모양 아연도강 막대기 11m 길이 흑색 도장 색
제품 설명
위쪽에 제품은 낮은 Voltage,11m 길이, 직류 전기로 자극된 관모양 철주 튜브 구조입니다
특히 저전압을 위한 배전을 조장했습니다
PLS 소프트웨어에 따라 설계하기 위해, 우리는 다음과 같은 설계 파라메터를 요구할 것입니다 :
품질 규격
| 저전압, 4.5 " 9m 길이, 직류 전기로 자극된 관모양 철주. |
|
저전압, 5.5 " 9m 길이, 직류 전기로 자극된 관모양 철주. |
다르지 않는다면 다음은 적용 가능하고 언급됩니다 :
a. 최대 대기 온도 50 Co
비. 최소 대기 온도 -10 Co
Ｃ. 디자인 온도 45 Co
Ｄ. 공기 온도 20 Co의 최대 일교차
Ｅ. 최대 풍압 420 n/m2
Ｆ. 두께 10 밀리미터를 얼리세요.
Ｇ. 눈사태 1-4 일 - 30 센티미터.
Ｈ. 사이트 높이 0-1400m ASL
i. 노프엠베루스-에이프릴 동안 연평균 강수량 40 센티미터
Ｊ. 더 레인지 30 내지 60%에서 상대 습도.
Ｋ. 뇌우 15 일 / 년의 평균 숫자
Ｌ. 30 초당 미터에 달하는 돌풍으로, 항풍 겨울 하루 평균 대략 5-8 초당 미터.
Ｍ. 여름 바람 평균 오후 10-13 초당 미터가 아침 일반적으로 가볍고 변하기 쉬운 것 동안 30 초당 미터에 스피드업을 맛봅니다.
2. 총도급 기술 : 이 계약 하에 공급되는 관모양 철주는 오버헤드 전기적 네트워크 관리인들, 저전압을 옮기기 위한 지지로서 구매자에 의해 사용될 것입니다.
5. 포장과 출하 :
그 패킹 운송 요구사항은 다음과 같이 이행될 것입니다 :
1. 저전압, 관모양 철주가 일 4.5 " 9m 길이 레이어 당 3개 막대기로 2 층의 배열로 6개 막대기의 번들에서 전달되고 (장관) 스틸 띠 30 사이즈 밀리미터 Ｘ 0.8 밀리미터의 사용과 스틸 띠 바로 밑의 필요한 목제 세퍼레이터와 동일 거리의 4 (4) 위치에서 끈으로 묶입니다.
2. 저전압, 관모양 철주가 일 5.5 " 9m 길이 레이어 당 3개 막대기로 2 층의 배열로 6개 막대기의 번들에서 전달되고 (장관) 스틸 띠 30 사이즈 밀리미터 Ｘ 0.8 밀리미터의 사용과 스틸 띠 바로 밑의 필요한 목제 세퍼레이터와 동일 거리의 4 (4) 위치에서 끈으로 묶입니다.
막대기는 아연 도금 강관으로부터 제조될 것이며, 아연 도금 강관이 유황이고 0.035% 이하의 인을 함유하는 고온 침지의 0.030% 이상이 아니라 해석이 한 표면에 관해 EN ISO 1461/2009, 505 gm/m2 또는 마이크론 동등한 두께에 요구된다는 것을 보여주는 BS EN 10255/2004 매체에 따라 용접 가능 구조용 강판으로부터 제조될 것입니다.
모든 아연 도금 강관의 차원은 아래 표에 나타난 제작 동안 고려할 것입니다 :
|
명사 상당어 사이즈 막대기 |
공칭 크기 (인치) | 외부 직경 (밀리미터) | 벽 두께 (밀리미터) | 중량 (kg/m) |
| 4.5 | 4 | 113.1-115 | 4.5 | 12.2 |
| 5 | 138.5-140.8 | 5 | 16.6 |
재료 공칭 크기 막대기 4.5 :
a) 철강 LV의 최소 경사는 400 이하 아니라 통을 위해 인장 강도를 가지는 ST를 막대기로 받칩니다
n/mm2.
SWAGED 동안 어떠한 결점.
| 타입 | 낮은 Voltage,11m 길이, 직류 전기로 자극된 관모양 철주 튜브 구조 |
| 적당한 사용 | 배전 |
| 형태 |
관모양이거나 다각형이거나 원추형입니다
|
| 재료 |
Q345B/A572,minimum 생산량 strength>=345n/mm2 Q235B/A36,minimum 생산량 strength>=235n/mm2
다른 재료는 요구 (ST52에 대한 Q460, ASTM573 GR65, GR50, SS400, SS490)에 따라서 사용될 수 있습니다 |
| 치수 공차 | +- 1% |
| 힘 | 33 킬로볼트 11m |
| 안전 요인 |
도선을 위한 안전 요인 : 8 접지 와이어를 위한 안전 요인 : 8 |
| Kg에서 설계하중 | 300~ 1000 Kg는 극 상단으로부터 50 센티미터에 적용되었습니다 |
| 조각 | 리벳 또는 접착제를 통한 명판, 조각, 고객들의 요구조건에 따라서 누른 자국 |
| 표면 처리 |
ASTM A123 표준 / 분말 코팅에 따른 고온 침지 아연 도금
|
| 막대기의 조인트 |
삽입 모드, 인너 플랜지 방식, 직접적이 공동 방식.
|
| 막대기의 디자인 | 8 학년의 지진에 반대하여 |
| 풍속 | 160Km/Hour 30m/s |
| 최소 산출 강도 | 355 mpa |
| 최소 최대인장강도 | 490 mpa |
| 맥스 최대인장강도 | 620 mpa |
| 표준 | ISO 9001 |
| 부문 당 길이 | 한때 활동 이음쇠 없이 형성된 14m 이내에 |
| 용접 |
내부 및 외부 두배 용접 프로세스는 이음새가 없는 표면을 생산합니다 용접 표준 :AWS (미국 용접 학회) Ｄ 1.1 |
| 두께 | 2 밀리미터 내지 30 밀리미터 |
| 생산 과정 | Dimensions→Flange Welding→Hole Drilling→Calibration→Deburr Process→Galvanization 또는 분말 코팅, Painting→Recalibration→Threading→Packaging의 Materials→Cutting→Molding 또는 Bending→Vertical Welding→Verification에 대한 확인 |
| 패키징 | 우리의 막대기는 보통 위와 바닥에 매트 또는 모조 화물에 의해 커버됩니다. 패키징은 또한 고객들의 요구조건에 따라 행해질 수 있습니다. |

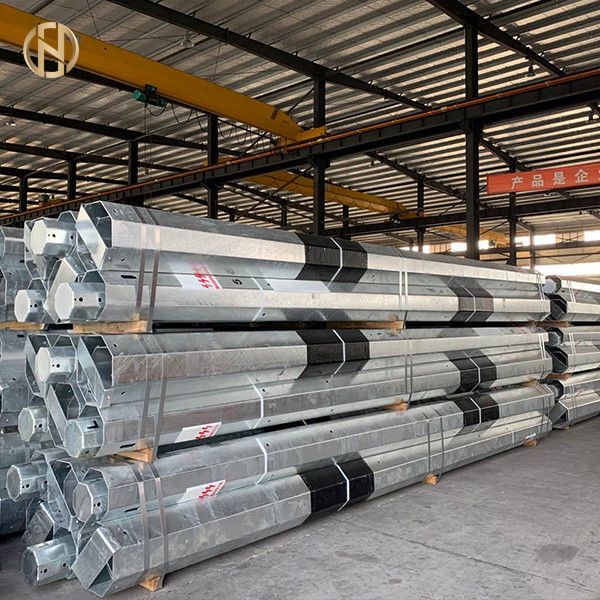

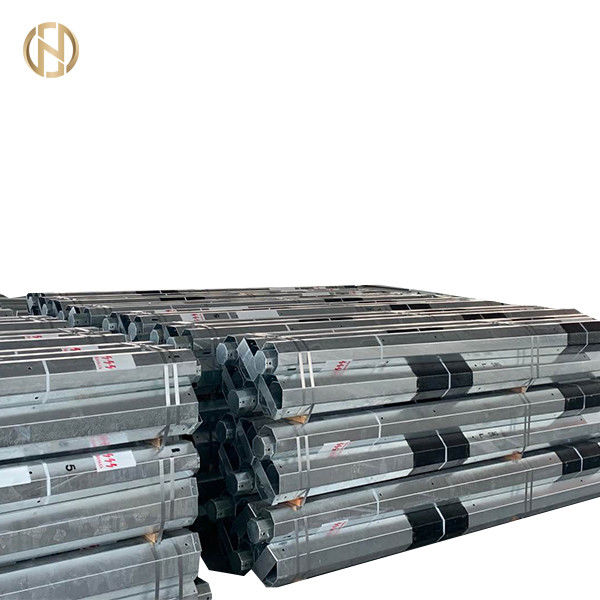

패키징 & 선적
우리는 피해에서 교통부 동안 발생할지도 모르는 직류 전기로 자극 표면까지 그것을 보호하기 위해 막대기의 고위와 하단부를 매트 또는 모조 화물로 덮습니다. 패키징은 또한 고객들의 요구조건에 따라 행해질 수 있습니다.
제조 과정
물질 → 절단 → 주조에 대한 검증 또는 차원 → 플랜지 용접 → 홀 천공 → Calibration→ 디버링 작업 과정 → 아연도금, 분말 코팅 또는 그림 → 재보정 → 스레딩 → 패키징에 대한 굽힘 → 수직 용접 → 검증
FAQ
| Q1. 내가 요구된 막대기에 대한 가격을 얻을 수 있습니까? |
|
한 : 1. 높이, 극 샤프트 소재 유형과 두께, 최고이고 하부 직경과 같은 정확한 차원을 제공하세요. 우리는 그리고 나서 당신의 상술을 기반으로 당신에게 정확한 인용을 줄 수 있습니다. 2. 당신은 우리에게 세부 사항과 조립도를 보낼 수 있습니다 ; 우리는 그리고 나서 그림을 기반으로 당신에게 정확한 인용을 제공할 수 있습니다. |
| Q2. 나는 작은 도매업자입니다 ; 당신은 소량주문을 받아들입니까? |
| 한 : 당신이 작은 도매업자이면 그것은 문제가 되지 않습니다 ; 우리는 다양한 양의 명령을 받아들입니다. |
| Q3. 저는 디자이너로 일합니다. ; 내가 우리가 설계한 샘플을 생산하도록 도우시겠습니까? |
| 한 : 우리의 대표단은 우리의 고객들이 성공적일 수 있도록 도와 주는 것입니다. 우리는 당신이 가지고 있을 수 있는 어떠한 문제도 해결할 수 있도록 도와 주어서 정말로 행복합니다. |
| Q4 : 우리는 지역의 당신의 요원이기를 원합니다. 어떻게 이것에 신청합니까? |
| 한 : 당신의 제안서와 당신의 업체 정보를 보내세요. |
| Q5. 당신이 다니는 회사에 대해 주세요? |
| 우리는 2000년 이후로 파워 폴대, 거리 조명용 폴, 통신 전신주와 다른 철강 기반을 둔 제품을 포함하는 모든 종류의 철주의 제조와 수출이었습니다. 자사 제품은 전세계에 많은 영역으로 보내졌습니다. |
| Q6. 당신은 브랜드 회사를 위한 약간의 특정 보험 계약을 가집니까? |
| 한 : 예, 우리는 자체 브랜드를 가지고 있지만, VIP 고객들 명단에 또한 있는 회사를 위한 약간의 특수한 지지체를 합니다. 우리가 당신의 시장에서 당신의 제품을 위해 당신을 지원함에 있어 최선의 행동을 분석할 수 있도록 우리에게 당신의 판매 데이터의 복사본을 보내세요. |
| Q7. 당신은 호별 직송 서비스를 제공합니까? 나는 통관을 어떻게 상대하는지 모르기 때문에. |
| 한 : 우리는 당신이 출하 시간과 비용을 줄일 수 있도록 도와 주기 위해 호별 직송 서비스를 제공합니다. 이것은 과거에 많은 출하를 한 것처럼 우리가 운송 회사와 추가 할인을 가지고 있기 때문입니다. 차례로 이것은 당신에게 많은 시간과 돈을 덜어줄 것입니다. |
우리의 공장을 환영하세요!
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
