| Brand Name: | FUTAO |
| Model Number: | FPQ |
| MOQ: | 10 조각 |
| 가격: | $2 - $6 |
| Delivery Time: | 30 평일 |
| Payment Terms: | l/c, t/t |

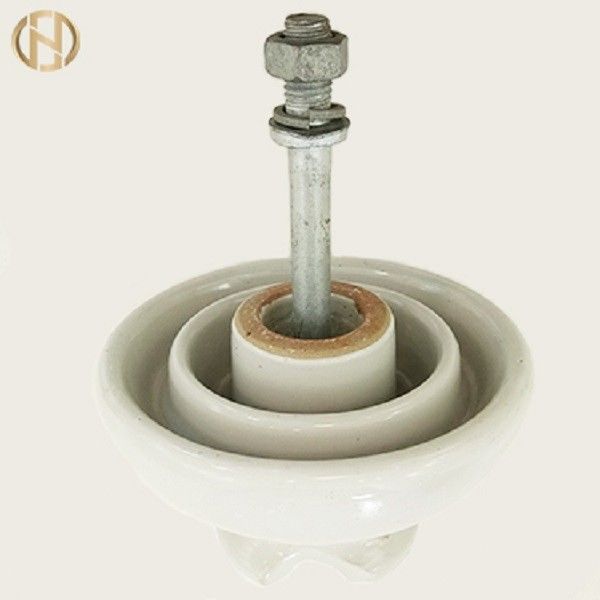

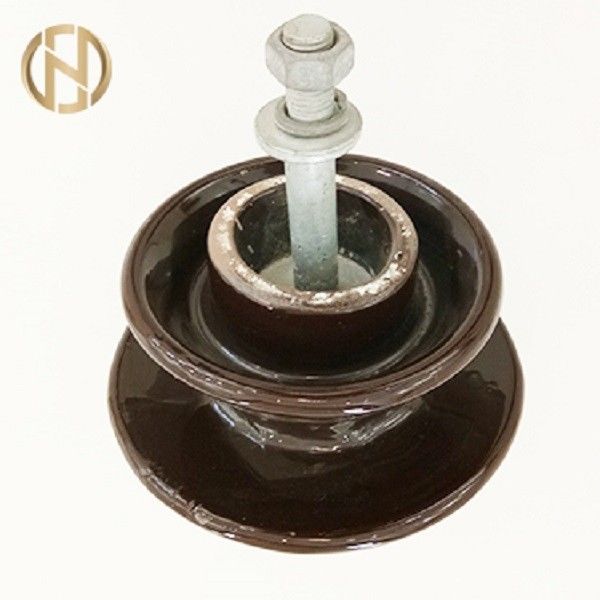

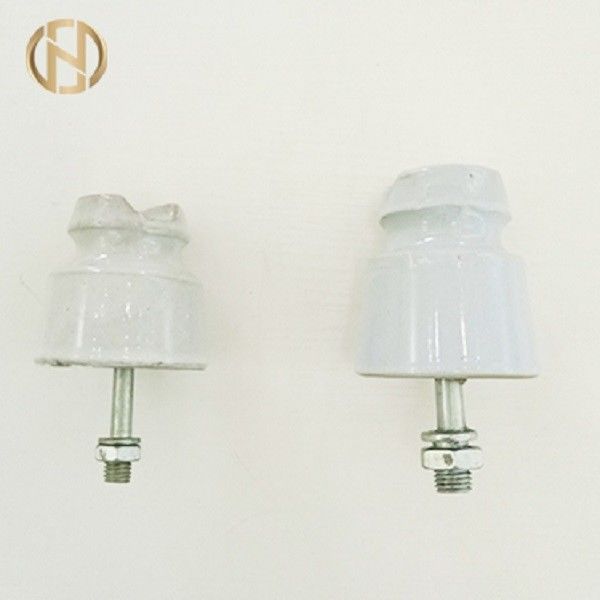

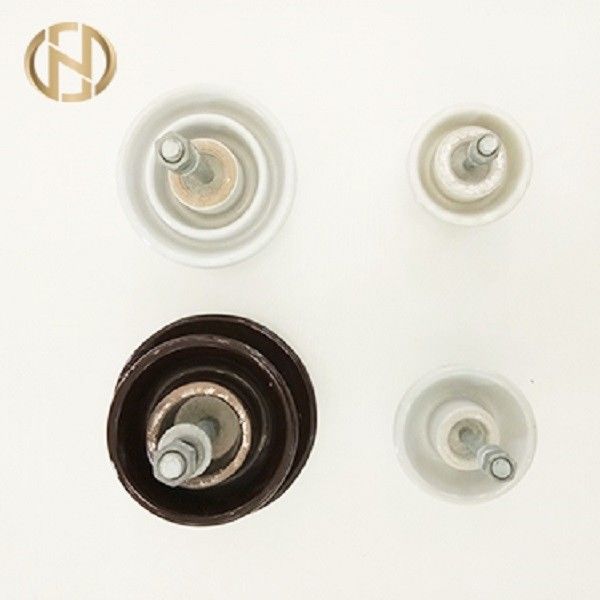

P-20 P-20-Y 11kv 11kn 핀 절연체 극 부속품
주요 차원 및 표준 내역
| 무화과 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| 종류 BS | P-11-Y | P-20-Y | P-33-Y | PW-11-Y | PW-22-Y | PW-33-Y | PQ-36-Y | ||
| 주요 차원 (mm) | H | 137 | 165 | 244 | 185 | 255 | 320 | - | |
| h | 48 | 52.63 | 52.63 | 52.63 | 52.63 | 52.63 | 52.63 | ||
| D | 152 | 230 | 279 | 170 | 205 | 240 | - | ||
| d | 18.29 | 27.78 | 27.78 | 76 | 76 | 76 | - | ||
| d1 | 13 | 19 | 19 | 27.78 | 27.78 | 27.78 | - | ||
| R1 | 12.7 | 14.3 | 13 | 16 | 16 | 16 | - | ||
| R2 | - | - | - | 16 | 16 | 16 | - | ||
| 정격 전압 (kv) | 15 | 22 | 33 | 15 | 22 | 33 | 33 | ||
| Creepage 거리 (mm) | 298 | 432 | 630 | 432 | 673 | 851 | 900 | ||
| 저주파 Punctur 전압 평균 (kv) | 135 | 145 | 185 | 150 | 200 | 210 | 170 | ||
| 최소한도 섬락 전압 | 힘 빈도 (kv) | 반항을 말리십시오 | 80 | 100 | 135 | 100 | 125 | 140 | 130 |
| 반항을 적시십시오 | 55 | 60 | 85 | 65 | 95 | 110 | 95 | ||
| 50% 긍정적인 전류 (kv) | 130 | 160 | 185 | 150 | 190 | 210 | 190 | ||
| 반항 전압 | 1개의 작은 힘 빈도 (kv) | 건조한 | 70 | 90 | 110 | 90 | 110 | 125 | 115 |
| 젖은 | 50 | 55 | 75 | 60 | 90 | 100 | 85 | ||
| 전류 (kv) | 110 | 150 | - | 140 | 180 | 200 | 190 | ||
| 라디오 영향 전압 자료 | 지상에 놓기 위하여 전압을 시험하십시오 (KV) | 15 | 22 | 30 | 22 | 30 | 44 | 44 | |
| 1000KHZ (kv)에 Maximun RIV | 8000 | 12000 | 16000 | 12000 | 16000 | 25000 | 25000 | ||
| 구부리는 고장나는 짐 (kn) | 11 | 11 | 13 | 11 | 11 | 11 | 11 | ||
| 무게 (kg) | 2 | 4.5 | 11.5 | 5 | 10 | 13 | 8.4 |
||
