| Brand Name: | FUTAO |
| Model Number: | Q，QP |
| MOQ: | 1 조각 |
| 가격: | $0.5 - $3 |
| Delivery Time: | 10 평일 |
| Payment Terms: | l/c, t/t |

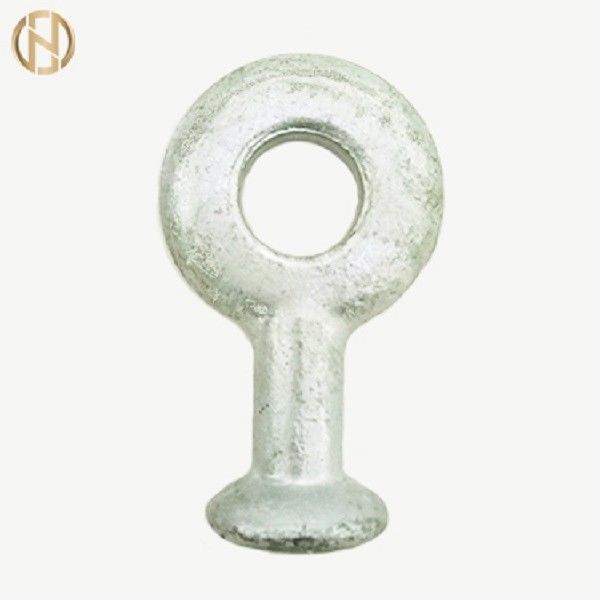

Ploe 부속품을 적합한 전기 공중 케이블을 위한 Q QP 공 맨 위 거는 반지
QP, QH & Q 유형 공 머리 수갑은 접속 점에 의해 생성된 점 접촉을 위한 응력 집중을 피하는 공 & 소켓 모양 현수 애자의 최고 단면도를 복종된 강철 견과에 소켓과의 연결을 위해 이용됩니다. 다른 사용법 상태에 따르면, 공 맨 위 수갑은 반지 인터페이스 유형 & 놀이쇠 편평한 공용영역으로 구성됩니다.
QP, QH & Q 유형 공 머리 수갑
| 국가 격자 유형 | 아니오 85 기준 유형 | 연결의 크기 | 차원 (mm) | 명목상 실패 짐 (kn) | ||||
| B | D1 | D | Φ | H | ||||
| Q-7 | 16 | 16 | 17 | 33.3 | 22 | 50 | 70 | |
| QP-0750 | QP-7 | 16 | 16 | 17 | 33.3 | 20 | 50 | 70 |
| QP-1050 | QP-10 | 16 | 16 | 17 | 33.3 | 20 | 50 | 100 |
| QP-1260 | QP-12 | 16 | 16 | 17 | 33.3 | 24 | 60 | 120 |
| QP-1660 | QP-16 | 20 | 18 | 21 | 41.0 | 26 | 60 | 160 |
| QP-20 | 24 | 24 | 25 | 49.0 | 30 | 80 | 200 | |
| QP-21D | 20 | 21 | 21 | 41.0 | 29 | 70 | 210 | |
| QP-2180 | 20 | 20 | 21 | 41.0 | 26 | 80 | 210 | |
| QP-2580 | 24 | 24 | 25 | 49.0 | 30 | 80 | 250 | |
| QP-30 | 24 | 28 | 25 | 49.0 | 39 | 80 | 300 | |
| QP-3280 | 24 | 28 | 25 | 49.0 | 33 | 80 | 320 | |
| 국가 격자 유형 | 아니오 85 기준 유형 | 연결의 크기 | 차원 (mm) | 명목상 실패 짐 (kn) | |||||
| Φ | D1 | D | C | H1 | H | ||||
| QH-07100 | QH-7 | 16 | 16 | 17 | 33.3 | 24 | 57 | 100 | 70 |
| QH-10 | 16 | 18 | 17 | 33.3 | 22 | 60 | 110 | 100 | |
| QH-12 | 16 | 19 | 17 | 33.3 | 22 | 63 | 120 | 120 | |
| QH-16155 | QH-16S | 20 | 20 | 21 | 41.0 | 26 | 100 | 155 | 160 |
| QH-21140 | 20 | 20 | 21 | 41.0 | 26 | 83 | 140 | 210 | |
| QH-21155 | QH-21S | 20 | 20 | 21 | 41.0 | 26 | 100 | 155 | 210 |
| QH-32175 | QH-32S | 24 | 28 | 25 | 49.0 | 32 | 110 | 175 | 320 |
| 유형 | 연결의 크기 | 차원 (mm) | 명목상 실패 짐 (kn) | 무게 (kg) | ||||
| B | C | Φ | H1 | H | ||||
| Q-7M | 16 | 16 | 18 | 14 | 60 | 130 | 70 | 1.0 |
| Q-12M | 16 | 18 | 24 | 14 | 70 | 145 | 120 | 1.3 |
