| 브랜드 이름: | FUTAO |
| 모델 번호: | FTGG - 0 38 917 |
| MOQ: | 2 조각 |
| 가격: | $100 - $400 |
| 배달 시간: | 15 - 30 근무일 |
| 지불 조건: | l/c, t/t |

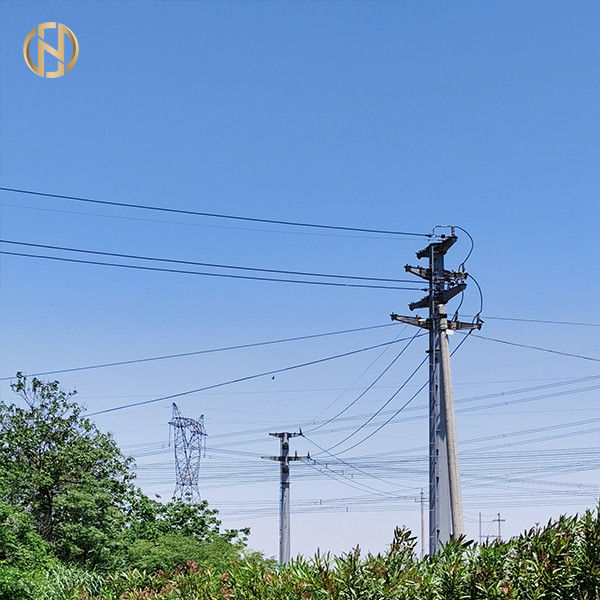

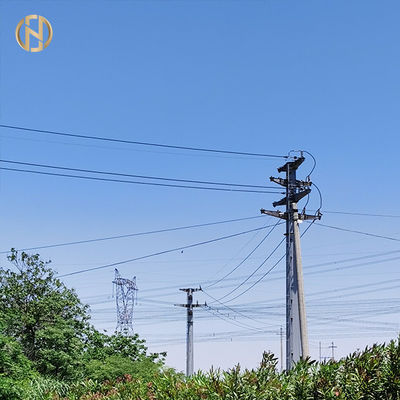

밑판과 M48 기초 볼트와 138KV 양회선 막대기 30-60degree
| 적합합니다 | 전기 부속물 |
| 형태 | 기둥 형태의 또는 다각형이 또는 원추형인 파라미드와 같은 멀티 |
| 재료 |
정상적으로 Q345B/A572,minimum은 strength>=345n/mm2를 만듭니다 Q235B/A36,minimum 생산량 strength>=235n/mm2 Q460, ASTM573 GR65, GR50, SS400, SS490부터 ST52까지 열간 압연 코일과 더불어- |
| 안전 요인 |
도체인 포도주를 위한 안전 요인 : 8 접지 포도주를 위한 안전 요인 : 8 |
| Kg에서 설계하중 | 50 센티미터에 애플리드 300~ 1000 Kg로부터 그 막대기를 쓰고 |
| 마크 | 이름 접시는 통과하여 리버트 또는, 접착하고, 새기고 고객 요구사항에 따라서 부조세공을 합니다 |
| 표면 처리 | 고온 침지는 요구된 고객들에 의해 색 폴리에스테르 전력 또는 다른 어떤 표준인 다음과 같은 ASTM A123을 활성화했습니다. |
| 막대기의 조인트 | 삽입 모드, 인너 플랜지 방식, 직접적이 공동 방식 . |
| 막대기의 디자인 | 8 학년의 지진에 반대하여 |
| 풍속 | 160 킬로미터 / 시간 . 30 Ｍ /s |
| 길이의 부문마다 | 14m 활동 이음쇠 없이 한때 형성되 이내에 |
제품 설명
132,138, 69 킬로볼트 110KV 가공 송전선을 위해 설계됩니다. 맞춘 차원과 맞춘 막대기는 필요할 경우에 설계될 수 있습니다. 집 엔지니어들에서 르는 여기에서 도움이 될 것입니다. 당신이 가지고 있을 수 있는 어떠한 조회를 위한 고객 서비스에 연락하세요.
구체적이 세부 사항
| 철주 | 결합하세요 | 보증값 | |||||
| 차폐형 | 일직선 | 각 | 종단 | ||||
| 양 | pce | 24 | 14 | 6 | |||
| 제조사 | YIXING FUTAO 금속 구조적인 유니트 주식회사 | YIXING FUTAO 금속 구조적인 유니트 주식회사 | YIXING FUTAO 금속 구조적인 유니트 주식회사 | ||||
| 제조 위치 | 중국, 치안스, YIXING 시 | 중국, 치안스, YIXING 시 | 중국, 치안스, YIXING 시 | ||||
| 표준 | - | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 |
| 강품질 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| 열간 아연 도금 표준 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| 차원네먼트 기계에 의한 des 리그앙 | |||||||
| 회로의 수 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 절연체의 타입 | 중단 | 중단 | 앵커 | 앵커 | 앵커 | 앵커 | |
| 각 | 오우 | 0 | 0 | 45 | 45 | 90 | 90 |
| 표준 경간 | Ｍ | 200 | 200 | 200 | 200 | 200 | 200 |
| 풍압 경간 | Ｍ | 220 | 220 | 220 | 220 | 220 | 220 |
| 중량 경간 | Ｍ | 250 | 250 | 250 | 250 | 250 | 250 |
| 85' Ｃ에 있는 관리인 하락 | Ｍ | ||||||
| 완목 모양 | 트라이앵글 | 트라이앵글 | 드라파우 | 드라파우 | 드라파우 | 드라파우 | |
| 가장 낮은 완목의 높이 | Ｍ | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 |
| 관리인들과 막대기 사이의 최소 수직 거리 | Ｍ | 1.1 | 1.1 | 2 | 2 | 2 | 2 |
| 하이지스트 관리인과 접지 배선 사이의 수직 거리 | Ｍ | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 평균 온도 (25' Ｃ)에 있는 풍압 | daN/m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| 막대기 공기 역학 계수 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 관리인 공기 역학 계수 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 안전성 계수 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 재료 | 접힌 금속 판 | 접힌 금속 판 | 접힌 금속 판 | 접힌 금속 판 | 접힌 금속 판 | 접힌 금속 판 | |
| 단면 | 옥토그널입니다 | 옥토그널입니다 | 옥토그널입니다 | 옥토그널입니다 | 옥토그널입니다 | 옥토그널입니다 | |
| 땅으로부터의 높이 | Ｍ | 20 | 20 | 22 | 22 | 22 | 22 |
| 최고 외부 직경 | 밀리미터 | 240 | 240 | 270 | 270 | 300 | 300 |
| 최저 외부 직경 | 밀리미터 | 510 | 510 | 920 | 920 | 1200 | 1200 |
| 부분의 수 | 밀리미터 | 2 | 2 | 3 | 3 | 3 | 3 |
| 두께 (top/bottom) | 밀리미터 | 4 / 6 | 4 / 6 | 6 / 8 / 10 | 6 / 8 / 10 | 6 / 10 / 10 | 6 / 10 / 10 |
| 전체 중량 | 킬로그램 | 1150 | 1268 | 3300 | 3560 | 4670 | 4980 |
| 토대의 깊이 | Ｍ | 2.6 | 2.6 | 2 | 2 | 2 | 2 |
더 자세한 사항
설계 코드 : 미국 표준 ASCE / SEI 48-11
설계 소프트웨어 : PLS-POLES 소프트웨어
수출 적용 범위 : 아시아-태평양, 본사와 남아메리카, 유럽, 중동, 아프리카
시험을 받는 것 : 부하 거는 시험은 필요할 경우에 장소에 수행될 수 있습니다
생산 과정
물질 → 절단 → 주조에 대한 검증 또는 차원 → 플랜지 용접 → 구멍 Drilling→ 보정 → 디버링 작업 과정 → 아연도금, 분말 코팅 또는 그림 → 재보정 → 스레딩 → 패키징에 대한 굽힘 → 수직 용접 → 검증
제품 상세정보
테스트
