| 브랜드 이름: | FUTAO |
| 모델 번호: | STP -021 |
| MOQ: | 10개 |
| 가격: | $230 - $320/ Piece |
| 배달 시간: | 60 근무일 |
| 지불 조건: | 신용장, 전신환 |
동남아시아의 전력 분배망은 전례 없는 속도로 확장되고 있습니다. 인도네시아, 필리핀, 말레이시아, 태국, 베트남 전역의 도시화, 농촌 전력화, 산업 단지 개발은 신뢰할 수 있고 비용 효율적인 전신주에 대한 막대한 수요를 견인하고 있습니다. ASEAN 지역은 2030년까지 매년 수천 킬로미터의 새로운 배전선이 추가될 것으로 예상됩니다.

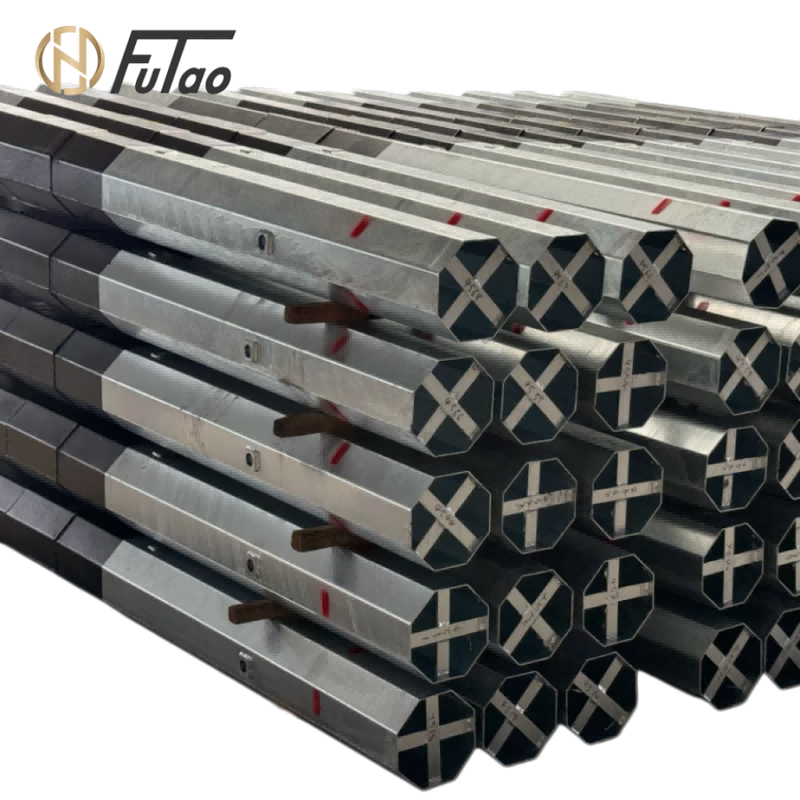

당사의 9m 열연 아연 도금 강철 전기 기둥은 저전압 및 중전압 배전망의 주력 제품입니다. 11kV 가공선용으로 설계되었으며, Q235B(표준) 또는 Q355B(업그레이드) 강철로 제조되었으며, 팔각형 테이퍼 단면, ISO 1461 열연 아연 도금 (≥85μm), 160km/h 태풍 저항성을 갖추고 있습니다. 이 기둥은 동남아시아 전역의 도시 거리 분배, 농촌 그리드 확장 및 마지막 마일 연결 프로젝트에 가장 널리 사용되는 높이입니다.
배전망 프로젝트 관리자의 밤잠을 설치게 하는 것은 무엇인가?
열대 기후에서의 빠른 부식 – 습도 80% 초과 및 해안의 염분 함유 공기는 부적절하게 보호된 기둥을 8-12년 내에 파괴합니다. 페인트 및 에폭시 코팅은 이 기후에서 빠르게 실패합니다. 70μm 미만의 불량 아연 도금은 이 지역의 열악한 조건을 견딜 수 없습니다.
태풍 취약성 – 동남아시아는 연간 20회 이상의 태풍을 겪으며 풍속이 160km/h를 초과합니다. 설계가 부족한 기둥은 붕괴되어 광범위한 정전 및 안전 위험을 초래합니다.
공급업체 간의 일관성 없는 품질 – 일부 제조업체는 강철 등급, 벽 두께 또는 아연 도금에서 비용을 절감하여 조기 고장 및 프로젝트 지연을 초래합니다.
복잡한 설치 요구 사항 – 다중 부품 조립, 현장 용접 및 열악한 물류 조정은 프로젝트 일정을 몇 주씩 연장합니다.
예산 제약 – 인프라 프로젝트는 안전과 수명을 희생하지 않고 비용 효율적인 솔루션을 필요로 합니다.
이러한 문제가 이 지역 전반에 걸쳐 지속되는 이유는 무엇인가?
1. 부적절한 부식 방지 – 많은 공급업체가 70μm 미만의 아연 도금 코팅을 적용하여 열대 해양 환경에서 ISO 1461 준수에 불충분합니다. 1,500시간 미만의 염수 분무 테스트는 장기적인 보호를 보장하지 못합니다.
2. 일반적인 바람 설계 – 시속 120km의 바람에 대해 설계된 표준 기둥은 동남아시아의 태풍 조건을 견딜 수 없습니다. 이 지역은 최소 시속 160km의 설계 풍속 저항이 필요합니다.
3. 불량 자재 – 일부 공급업체는 항복 강도가 235MPa 미만인 저급 강철을 사용하여 케이블 장력 및 극한 기상 하중 하에서 구조적 무결성을 손상시킵니다.
4. 표준화된 생산 부족 – 적절한 품질 관리 시스템이 없으면 품질 관리가 일관되지 않습니다. 용접 결함, 치수 부정확성 및 아연 도금 결함은 감지되지 않습니다.
당사의 9m 11kV 강철 전기 기둥은 모든 문제를 직접적으로 해결합니다:
✅ 프리미엄 부식 방지 – 내부 및 외부 모두 열연 아연 도금 처리되었으며 평균 아연 코팅은 ≥85μm으로 ISO 1461 및 ASTM A123 표준을 충족하거나 초과합니다. 염수 분무 테스트 내구성은 열대 환경에서 25-30년의 서비스 수명을 보장합니다 ≥1,500 시간.
✅ 태풍 저항 엔지니어링 – 안전 계수 2.0으로 160km/h 풍속 저항(44.4 m/s)에 대해 설계되었습니다. 팔각형 테이퍼 단면은 강도 대 중량 비율을 최적화하고 바람 저항을 최소화합니다.
✅ 재료 유연성 – Q235B(항복 ≥235MPa)는 내륙 및 온화한 바람 지역에 비용 효율적인 성능을 제공합니다. Q355B(항복 ≥355MPa)는 해안 태풍 지역 및 중하중 적용을 위한 향상된 강도를 제공합니다.
✅ 단일 섹션 또는 이중 섹션 설계 – 9m 기둥은 일반적으로 운송 및 신속한 설치를 위해 단일 섹션입니다. 원격 지역에서 취급이 용이하도록 슬립 조인트 또는 플랜지 연결이 있는 이중 섹션 설계도 가능합니다.
✅ 인증된 품질 – 당사 공장은 ISO 9001 인증을 보유하고 있습니다. 제품은 국제 표준에 따라 제조되며 요청 시 제3자 실험실(SGS, BV)에서 검증할 수 있습니다. 용접은 AWS D1.1 요구 사항을 충족합니다.
✅ 엔드투엔드 공급망 – 설계 및 생산부터 수출 포장, 배송, 통관까지 – 단일 지점 책임으로 조정 지연을 제거합니다.
| 매개변수 | 사양 |
|---|---|
| 기둥 높이 | 9m (29.5 피트) |
| 전압 등급 | 11kV (중전압 분배) |
| 단면 | 팔각형 테이퍼 |
| 재료 옵션 | Q235B(항복 ≥235MPa) – 표준; Q355B(항복 ≥355MPa) – 옵션 업그레이드 |
| 상단 직경 | 100-150mm |
| 하단 직경 | 200-250mm (하중 요구 사항에 따라 다름) |
| 벽 두께 | 3.8mm / 5.5mm / 7.2mm |
| 테이퍼 | 1:75 (표준 원뿔 설계) |
| 풍속 저항 | 160km/h (44.4 m/s), 안전 계수 2.0 |
| 아연 도금 표준 | 열연 아연 도금, ISO 1461 / ASTM A123 |
| 아연 코팅 두께 | ≥85μm 평균 |
| 염수 분무 테스트 | ≥1,500 시간 |
| 내진 성능 | 최대 규모 8 |
| 설계 수명 | 25-30년 |
| 섹션 | 단일 섹션 (표준) 또는 슬립 조인트가 있는 이중 섹션 |
| 용접 표준 | AWS D1.1 |
| 품질 보증 | ISO 9001 인증 공장; 요청 시 제3자 검사 (SGS/BV) 가능 |
9m 11kV 기둥이 최대 가치를 제공하는 곳은 어디인가?
🏙️ 도시 거리 분배 – 9m 높이는 도시 거리, 주거 지역 및 상업 지역에 이상적입니다. 컴팩트한 설치 공간은 좁은 도로 부지에 적합합니다.
🌾 농촌 전력화 – 경량 단일 섹션 설계로 외딴 마을까지 운송이 가능합니다. 빠른 설치는 정부 지원 농촌 그리드 확장 프로젝트를 가속화합니다.
🏭 산업 단지 및 소규모 공장 – 경공업 단지, 작업장 및 제조 시설에 대한 신뢰할 수 있는 11kV 전력 공급.
🏫 학교, 병원 및 공공 시설 – 기관 전력 연결을 위한 비용 효율적인 솔루션.
🌴 해안 및 섬 지역 – 향상된 아연 도금 (≥85μm) 및 160km/h 풍속 저항은 인도네시아, 필리핀 및 기타 군도 국가에 적합합니다.
🛣️ 도로 및 거리 조명 – 이중 목적 기둥은 전력 분배 및 공공 조명을 모두 지원할 수 있습니다.
당사의 9m 배전 기둥 뒤에 있는 엔지니어링 이해:
1. 재료 선택 – 프로젝트 풍속 구역, 하중 요구 사항 및 예산에 따라 고품질 열연 강철(Q235B 또는 Q355B)을 선택합니다. Q235B는 표준 적용에 대해 비용 효율적인 성능을 제공하며, Q355B는 까다로운 환경에 대해 50% 더 높은 항복 강도를 제공합니다.
2. 성형 및 제작 – 강철 시트를 절단, 벤딩 및 성형하여 팔각형 테이퍼 섹션을 만듭니다. 팔각형 모양은 재료 사용을 최소화하면서 하중을 균등하게 분산시킵니다. 잠수 아크 용접은 일관된 침투 및 강도를 보장합니다.
3. 열연 아연 도금 – 완성된 기둥 섹션을 440-460°C의 용융 아연에 담급니다. 이는 표면 코팅이 아닌 야금 결합을 생성합니다. 아연-철 합금층은 음극 보호를 제공합니다. 긁혀도 주변 아연이 희생되어 강철 부식을 방지합니다.
4. 섹션 설계 – 9m 기둥은 일반적으로 물류를 단순화하기 위해 단일 섹션입니다. 원격 또는 접근이 어려운 현장의 경우 슬립 조인트 또는 플랜지 연결이 있는 이중 섹션 설계를 통해 취급 및 현장 조립이 용이합니다.
5. 기초 통합 – 기둥은 베이스 플레이트 및 앵커 볼트를 통해 콘크리트 기초에 고정되거나 특정 토양 조건의 경우 직접 매립됩니다. 설계는 각 프로젝트 위치에 특정한 토양 유형, 지진 구역 및 풍하중을 고려합니다.
| 선택 요인 | 고려 사항 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 전압 레벨 | 주 배전용 11kV / 부송전용 33kV | ||||||||||
| 풍속 구역 | 내륙 (<120km>
| 부식 환경 |
C3-C4: 표준 HDG (≥85μm); C5 해안: ≥85μm + 옵션 분체 도장 |
하중 요구 사항 |
표준 하중: 3.8mm 벽; 중하중: 5.5-7.2mm 벽 |
설치 접근성 |
쉬운 접근: 단일 섹션; 원격/어려움: 슬립 조인트가 있는 이중 섹션 |
품질 검증 |
필요한 경우 ISO 9001 인증서, 재료 시험 보고서 및 제3자 검사 (SGS/BV) 요청 |
국가 표준 |
필리핀: NEA 30FT; 인도네시아: PLN SUTR/JTR; 말레이시아: 9m MS 표준 |
|
구매 전 주요 검증 항목:
재료 시험 증명서 (강철 밀 증명서) 요청
아연 도금 두께 시험 보고서 검토 (≥85μm)
용접 절차 사양 (WPS) 및 용접공 자격 확인
동남아시아 프로젝트 참조 문의
대상 국가 표준 (PLN, NEA, MS 등) 준수 확인
Q1: 9m 배전 기둥의 Q235B와 Q355B의 차이점은 무엇인가요?
Q235B는 항복 강도 ≥235MPa를 제공하며, 이는 시속 120km 미만의 풍속이 있는 내륙 지역에 충분합니다. Q355B는 ≥355MPa의 항복 강도를 제공하며, 이는 해안 태풍 지역 (≥160km/h) 및 심한 얼음 또는 풍하중 지역에 필요합니다. 동남아시아 대부분의 해안 적용의 경우, 향상된 안전 마진을 위해 Q355B를 권장합니다.
Q2: 동남아시아까지의 일반적인 배송 리드 타임은 어떻게 되나요?
생산 리드 타임은 수량에 따라 20-30일입니다. 주요 항구 (마닐라, 자카르타, 호치민 시, 방콕, 클랑 항)까지의 해상 운송은 15-25일이 소요됩니다. 전체 통관 지원과 함께 통합 운송을 제공합니다.
Q3: 열연 아연 도금이 열대 기후의 페인트와 비교하면 어떤가요?
열연 아연 도금은 아연과 강철 사이에 야금 결합을 생성하여 장벽 보호와 음극 보호를 모두 제공합니다. 페인트와 에폭시는 표면 코팅일 뿐입니다. 긁히면 코팅 아래에서 즉시 부식이 시작됩니다. 아연 도금은 아연의 희생 작용을 통해 작은 긁힘을 자체 치유합니다. 염분이 많은 해안 환경에서 ≥85μm 코팅의 아연 도금은 모든 대안보다 우수하며, 입증된 서비스 수명은 25년을 초과합니다.
Q4: 이 기둥은 태풍 조건을 견딜 수 있나요?
당사의 기둥은 안전 계수 2.0으로 시속 160km의 풍속 저항에 대해 설계되었습니다. 극한 태풍 지역 (지속 풍속 >200km/h)의 경우, 벽 두께 증가 (최대 7.2mm 이상), 더 높은 등급의 강철 (Q420) 및 향상된 기초를 갖춘 맞춤형 솔루션을 엔지니어링할 수 있습니다.
Q5: 제3자 검사 보고서를 제공할 수 있나요?
예. 배송 전 공장에서 SGS, BV 또는 기타 공인 실험실 검사를 주선할 수 있습니다. 아연 도금 두께, 치수 정확성, 용접 품질 및 재료 구성을 다루는 검사 보고서는 요청 시 제공될 수 있습니다.
Q6: 최소 주문 수량 (MOQ)은 얼마인가요?
MOQ는 일반적으로 기둥 사양에 따라 10-20개입니다. 대규모 인프라 프로젝트의 경우, 대량 할인 및 유연한 지불 조건을 제공합니다.
포장 및 배송
운송 중 아연 도금 표면 손상을 방지하기 위해 기둥의 상단과 하단을 매트 또는 짚단으로 덮습니다. 고객의 요구 사항에 따라 포장도 가능합니다.
생산 공정
재료 확인 → 절단 → 성형 또는 굽힘 → 수직 용접 → 치수 확인 → 플랜지 용접 → 구멍 뚫기 → 보정 → 디버링 공정 → 아연 도금, 분체 도장 또는 페인팅 → 재보정 → 나사산 가공 → 포장
